德國Thermik 60 °C – 180 °C熱保護裝置,Thermik KP1,Thermik溫度限制器,Thermik溫度控制器,Thermik原廠,Thermik代理

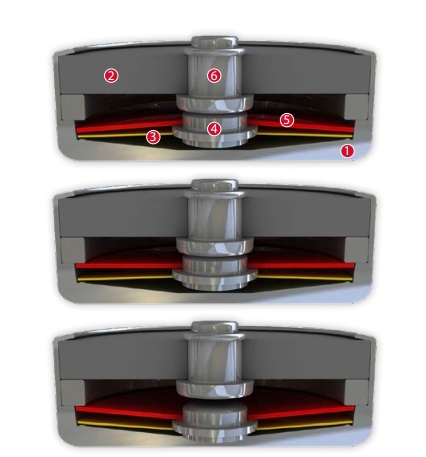

Thermik P1系列的溫度開關設備固定在正鎖中，并且在導電外殼（1）的底板和由鈦酸鋇制成的PTC帽（2）之間自對準，該PTC帽從固定的銀觸點（6）伸出。同時，形成電流傳遞元件的彈簧卡入盤（3）支承可動觸點（4），并從雙金屬盤（5）釋放電流和自發熱。雙金屬盤（5）被保持在可動觸點（4）上，可動觸點通過該可動觸點伸出而不必被焊接或固定。當達到額定開關溫度時，雙金屬片（5）卡入其反向位置，并向下推動彈簧卡入片（3）。觸點突然斷開，待保護裝置的溫升中斷。并聯連接的PTC電阻（2）現在維持工作電壓，并在雙金屬盤（5）上部署定義的電加熱輸出，而與環境溫度無關
Thermik KP1熱保護器特點：
快速響應靈敏度
具有金屬外殼和小保護質量的特點
由于精細的銀觸點，因此具有出色的長期性能。
回火、電氣導致的可再現開關溫度值
和機械無應力雙金屬盤，并使用耐溫材料
瞬時切換
始終保持恒定的接觸壓力，直到標稱開關點，從而產生低的接觸應力
極短的反彈時間<1毫秒
自調節PTC加熱電阻器
由于RH對溫度的影響非常小，因此能夠實現高達180°C的額定切換溫度
安裝高度? ?4.5 mm
直徑? ? ? ? ?9.5 mm
絕緣帽的長度? ?13.0mm
耐浸漬性合適
適用于安裝在保護等級I中
對開關殼體的耐壓 150 N
標準連接? ? ?導線0.25 mm2/AWG22
工作電壓范圍AC? 至250 V AC
額定電壓AC 250 V（VDE）277 V（UL）
額定電流AC cos? = 1.0 / cycles? 2.5 A / 10,000
額定電流AC ? = 0.6 / cycles? ?1.6 A/10,000
總反彈時間<1毫秒
接觸電阻（根據MIL-STD.R5757）≤50 mΩ
在10。。。60 Hz的振動阻值? ?100 m/s2
什么是熱保護器/溫度限制器?
Thermik限制溫度的裝置作為安全裝置安裝到電動機,加熱器和變壓器,為流行品牌的家用電器。它們通常被稱為溫度控制器、溫度監視器或安全溫度限制器。
區分了通常封閉的和通常開放的熱保護器。傳統的保護裝置通常有數控熱保護裝置,但沒有熱保護裝置更適合于確保裝置安全、可靠和無中斷地工作。
熱斷路器通常用于電動機、變壓器、加熱裝置和傳統家用設備,如攪拌器和水壺。
Thermik專注于開發和生產雙金屬熱保護器。但我們的產品范圍還包括PTC電機保護傳感器和電阻器以及定制PTC加熱元件。Thermik產品主要用于家用電器行業和汽車行業的特殊應用。它們保護元件和終端設備不因過度的壓力而過熱。
Thermik溫度限制器-它的工作原理
為了測量和調節各種電子器件中的溫度,我們使用了雙金屬的性質。簡單地描述,溫度限制器是一種機械斷路器,它有兩個或兩個以上的內部觸點,其中一個是固定的,而另一個是移動的。這是附加在雙金屬盤,由于其材料性質,能夠膨脹和收縮。當溫度上升到最大允許水平時,雙金屬盤的膨脹使移動接觸點脫離靜態接觸點,并導致接觸點的中斷。當電器再次冷卻下來時,溫度監視器的光盤就會冷卻下來,回到原來的形式–重新建立觸點,電路就會關閉。
