特征:
- 優化的發射極和掃掠線圈組件
- 消除極靴–垂直安裝的磁鐵可減少磁通量
- 0-200 Hz掃描,可重復,均勻蒸發,無“隧道效應”和源材料爆發
- 精確穩定的蒸發速率低至1-2 A /秒
- 與傳統的蒸發源相比,具有相同的體積,蒸發速率和功率,比傳統蒸發源小35%
- ?提供HV [2×10?-9?托]和UHV [2×10?-11?托]
- 順序蒸發或共蒸發的理想選擇
- 提供電源,坩堝襯墊和其他配件
楷模:
-
單
?— 7 cc至156 cc單坩堝/ 1個發射極– 6-20 kW
-
單回轉
?— 7 cc至25 cc – 4坩堝/ 1發射器– 6和10 kW
-
雙胞胎™
?— 10 cc,15 cc,40 cc – 2個坩堝/ 2個發射器– 10和15 kW
-
Triad™?
— 10 cc,15 cc,40 cc – 3個坩堝/ 3個發射器– 6和10 kW
-
四面體
— 10 cc,15 cc,40 cc – 4個坩堝/ 4個發射器– 6和10 kW
-
Hydra-1™
?— 5個坩堝/ 1-3個發射器的單個陣列(有關更多詳細信息,請參見下面的Hydra描述)
-
Hydra-2™
?—由5個坩堝/ 1-3個發射器組成的雙陣列,總共10個坩堝/ 2-6個發射器(有關更多詳細信息,請參見下面的Hydra描述)
漢克斯HM2電子槍的制造和保護受以下一項或多項專利保護:4,835,789;4,891,821;4,947,404

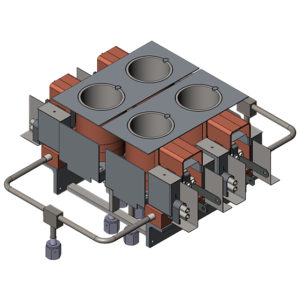

漢克斯HM2Hydra電子槍™
我們創新的HanksHM2Hydra設計包括一(1)或兩(2)個緊湊的坩堝和發射器陣列,它們相互線性平移,可以同時共沉積多達六種不同的材料。
九頭蛇配置對空間的有效利用允許六個坩堝的四(4)種不同組合,以及兩種金屬組合的多達42個排列,可在一次真空抽空中進行共沉積。
九頭蛇消除了相鄰源之間的相互作用,而無需復雜的波束方向和龐大的場分流組件。因此,共蒸發設計允許接近光源,以實現均勻的涂層和材料相互作用。此外,每個水源的單獨水冷卻可防止蒸汽積聚,并防止每個水源包含單獨的掃管,并提高每個水源的運行參數與相鄰水源的總體獨立性。
Hydra-1和2規格
特征 | 10 kW型號 | 15 kW型號 |
最大功率 | 10千瓦 | 15千瓦 |
坩堝體積 | 10/15立方厘米 | 40毫升 |
發射電壓 | 10 kV | 10 kV |
發射電流 | 0至1.0 A | 0至1.5 A |
燈絲 | 700瓦 | 700瓦 |
電子束偏轉 | 220度 | 220度 |
束斑尺寸 | 直徑.25英寸 | 直徑.25英寸 |
蒸發速率 (對于鋁) |
10 kW時1 gm / min 25厘米時3.6微米 |
在15 kW時最小1.5 gm / min 50,000?分鐘 |
X和Y掃描 | 超單融掃描(0-200 Hz) | 超Unimelt掃描(0-200 Hz) |
水 | 3.0 gpm /坩堝, 共同收益(最高30 gpm) |
3.0 gpm /坩堝, 共同收益(最高30 gpm) |
坩堝材料 | OFE銅 | OFE銅 |
烘烤溫度 | 230°C(446°F(華氏度)) | 230°C(446°F(華氏度)) |
電子槍大小-單數組 | 6.25英寸x 5.5英寸x 15英寸 | 6.25英寸x 5.75英寸x 15英寸 |
電子槍大小-雙數組 | 6.25吋x 11吋x 15吋 | 6.25吋x 11.5吋x 15吋 |
電源:
對于10 kW型號:??6kW + e-Gun™電源
對于15 kW型號:12kW e-Gun™電源
