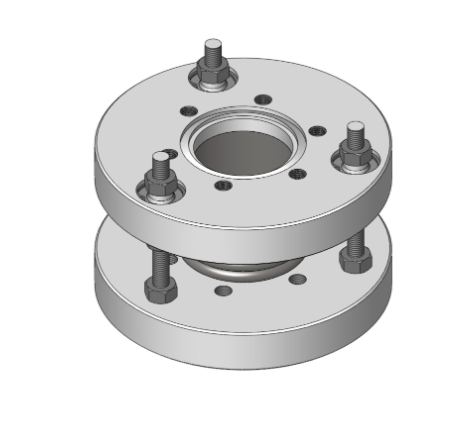

美國Thermionics, e-Gun™,操作、運動和樣品處理,樣品處理輔料,傾斜平臺,TLT 扳手調整傾斜
扳手調整傾斜
傾斜平臺允許在兩個法蘭之間建立（和重復）精確的角度對準。當傾斜臺的基座法蘭連接到腔室法蘭（或定位裝置的移動臺）并且探頭連接到傾斜法蘭時，可以改變探頭角度和尖端位置。
傾斜也可以用作對準對接系統和啟動樣品轉移的廉價方法。TLT 系列就是為此目的而設計的，專為懸臂（水平）負載而設計。TLT 傾斜平臺有單軸和雙軸單元可供選擇
- 扳手雙軸調整（3 點調整）
- 1.5“ 內徑成型波紋管
- 2.75“ 外徑法蘭，螺紋
- ±4° 傾斜范圍
- 適用于有效載荷的水平安裝（懸臂）。
- 最高烘烤溫度：200°C

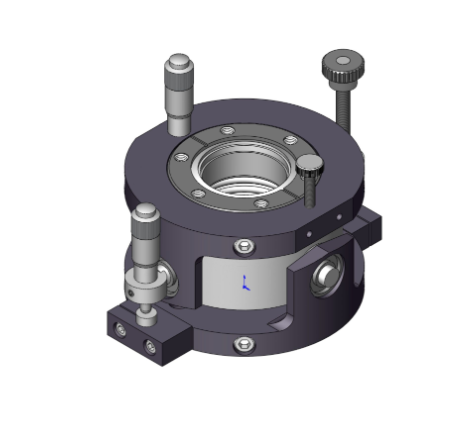

TLTM 千分尺調節傾斜
- 雙千分尺調節
- 1.5 英寸內徑
- 2.75“ 外徑底座法蘭，間隙孔
- 2.75“ 外徑傾斜法蘭，螺紋
千分尺調整傾斜
傾斜平臺允許在兩個法蘭之間建立（和重復）精確的角度對準。當傾斜臺的基座法蘭連接到腔室法蘭（或定位裝置的移動臺）并且探頭連接到傾斜法蘭時，可以改變探頭角度和尖端位置。
傾斜也可以用作對準對接系統和啟動樣品轉移的廉價方法。TLT 系列就是為此目的而設計的，專為懸臂（水平）負載而設計。TLT 傾斜平臺有單軸和雙軸單元可供選擇
- 雙千分尺調節
- 1.5 英寸內徑
- 2.75“ 外徑底座法蘭，間隙孔
- 2.75“ 外徑傾斜法蘭，螺紋
- 可拆卸，帶有獨立的成型不銹鋼波紋管
- 不銹鋼滾珠軸承樞軸
- 可烘烤至 200°C 完全組裝
- 高達 ±7° 的傾斜范圍（注意：與 XYZ 機械手一起使用時，傾斜臺的實際可用角度范圍受機械手波紋管內徑、軸向探頭外徑和 Z 范圍位置的法蘭到法蘭距離的限制）
- 雙角度鎖
TLTW 傾斜平臺
傾斜舞臺
傾斜平臺允許在兩個法蘭之間建立（和重復）精確的角度對準。當傾斜臺的基座法蘭連接到腔室法蘭（或定位裝置的移動臺）并且探頭連接到傾斜法蘭時，可以改變探頭角度和尖端位置。
傾斜也可以用作對準對接系統和啟動樣品轉移的廉價方法。TLT 系列就是為此目的而設計的，專為懸臂（水平）負載而設計。TLT 傾斜平臺有單軸和雙軸兩種型號。
特征：
- 提供扳手、旋鈕或千分尺調節
- 提供 1 軸或 2 軸傾斜
- 1.5“ 或 4.0” 內徑成型波紋管
- 2.75“ 外徑法蘭，螺紋用于 1.5” 波紋管;6“ 外徑法蘭面，螺紋，8” 法蘭，用于 4.0”
- ±4-7° 傾斜范圍取決于型號
- 水平安裝（懸臂）套件可選
- 最高烘烤溫度：200°C
