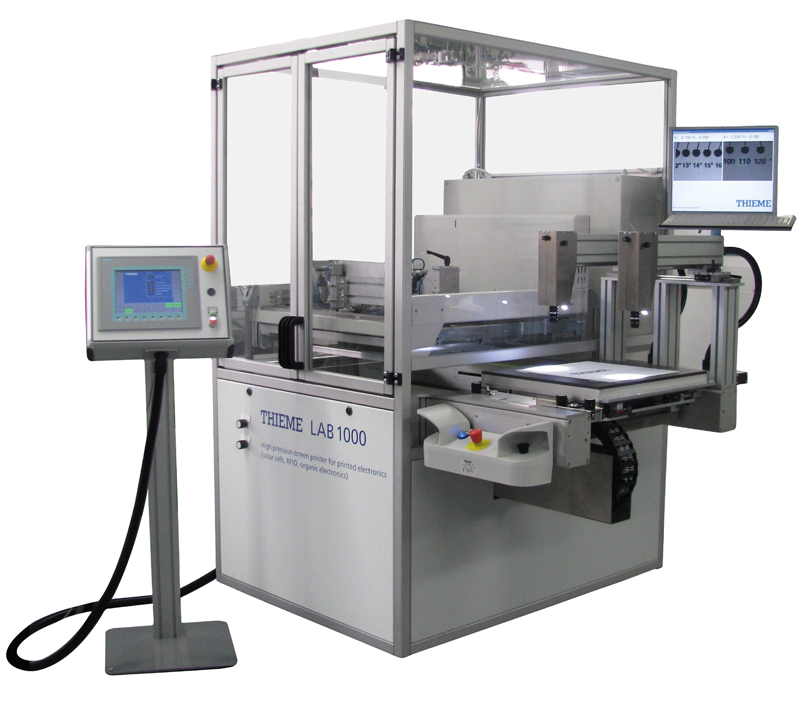

THIEME LAB 1000
高精度絲網印刷機，具有自動屏幕對準和CCD相機自動對準基板的功能
- 用于產品和工藝開發
- 專為印刷電子、太陽能電池、RFID 和有機電子等選擇性涂層而設計
- 單層和多層的精確對準
- 最短的屏幕、承印物和打印介質的設置時間
- 簡單的參數控制和精確的文檔記錄
- Thieme品質“德國制造”
為什么選擇 THIEME LAB 1000？
- 單層和多層的精確對準
- 最短的屏幕、承印物和打印介質的設置時間
- 簡單的參數控制和精確的文檔記錄
- Thieme品質“德國制造”
細節
- 高精度絲網印刷機
- 使用CCD相機自動對準屏幕
- 使用CCD相機自動對準基板
- 可示教的相機軟件，允許不同的基準標記
- 獲得專利的刮刀系統，具有自動壓力控制和自動對準功能
- 自動更換篩網，無需移除刮刀和泛洪桿
- PLC使用西門子彩色觸摸屏控制所有打印參數
- 記錄和下載過程參數以執行統計
技術數據
| 機器類型 | 400 | 600 |
|---|---|---|
| 打印尺寸 [mm] | 400×400 | 600×600 |
| 最大紙張尺寸 [mm] | 420×420 | 620×620 |
| 最大框架尺寸 [mm] | 850×800 | 1050×1000 |
| 最小框架尺寸 [mm] | 300×240 | 300×240 |
| 真空面積大小 [mm] | 400×400 | 600×600 |
| 外形尺寸（寬x長x高）[mm] | 1685×1570×2200 | 2085×1770×2200 |
| 重量 [kg] | 950 | 1050 |
| 最大基板厚度 [mm] | 20 | |
| 工作臺微調 Y-Y-X [mm] | +/- 8 | |
| 刮刀速度 [m/sec] | 50-1000 | |
| 機械重復性 屏幕對準 [μm] | +?/?- 15 | |
| 機械重復性 基板對準 [μm] | +?/?- 15 | |
| 電源 [V] | 400/230 | |
| 電路連接 [kW] | 3,5 | |
| 消耗 [A/V] | 6,5/400 | |
| 根據要求提供打印速度。 所有技術信息均不具有約束力，可能會發生變化。 | ||
應用
電子學、電池、實驗室、研究、燃料電池、功能性涂料、對印刷精度要求最高的應用
