TOWER,無色差波片,610-850nm, 1200-1650nm, 700-1000nm, 465-610nm

無色差 – 粘合 – 25.4毫米，無色差波片 – 粘合

Tower Optical提供了第二系列的無色差波片（AWP），它們采用25.4毫米的晶體石英和氟化鎂基底構建。這些基底被水泥粘合在一起。這種技術有助于通過減少需要AR鍍層的表面數量來控制成本，同時增加物理尺寸，從而適應更大的光束直徑。與原始系列的AWP一樣，這些AWP在不同的波長范圍內都可用。

每個波片都是其相應范圍的寬帶AR鍍層。延遲性能在頁面“無色差波片 – 延遲曲線”上以圖形方式顯示。

波片規格

基底材料：晶體石英和MgF2 延遲：λ/4和λ/2 延遲公差：波長范圍內λ/100 清晰孔徑：23毫米 溫度延遲系數：每°C小于λ/500 波長范圍：1 = 465-610 nm，2 = 700-1000 nm，3 = 1200-1650 nm，（新） – 4 = 610-850 nm。 經過波前的透射波畸變：λ/4 @633 nm 表面質量：20-10 劃痕-挖掘 光束偏差：小于1角分 平行度：小于1角分 用于延遲變化小于1%的AOI范圍：+/-3° 光軸：標記在安裝環上 溫度存儲范圍：-40°C至+75°C 損傷閾值： 2 J/cm2（8 ns脈沖@ 1064 nm）; 500 kW/cm2，連續波 直徑安裝：25.4毫米 環厚度：30毫米 鍍層：在每個表面上465-610 nm時Ravg小于1％，在每個表面上610-850 nm時Ravg小于0.7％，在每個表面上700-1000 nm時Ravg小于0.6％，在每個表面上1200-1650 nm時Ravg小于0.5％，低延遲變化 四個寬波譜范圍 水泥粘合結構 23毫米的清晰孔徑 25.4毫米的未安裝直徑 安裝在30毫米的環中 λ/2和λ/4波的延遲 波長選項

可見光 465至610 nm 近紅外 1200至1650 nm 近紅外 700至1000 nm 可見光/近紅外 610至850 nm

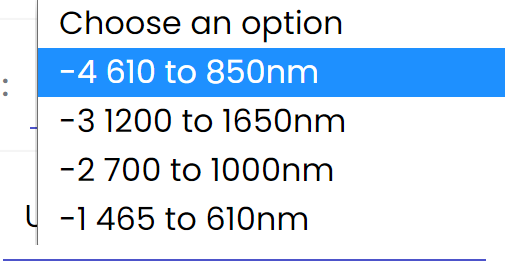

可選波長：

可選延遲：

0.25

0.50
