速度傳感器

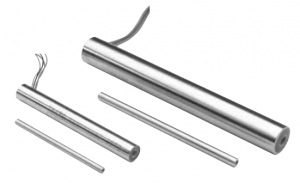

美國TRANS-TEK 100系列速度傳感器提供了一種簡單而準確的測量線性速度的方法。100系列線性速度傳感器由高矯頑力的永磁芯組成，當在屏蔽線圈內同心移動時，會感應出相當大的直流電壓。基本設計允許在沒有外部激勵的情況下運行，同時產生的輸出電壓隨磁芯（磁體）速度線性變化。100系列速度傳感器非常適合地震學、液壓錘速度、鉆速以及需要瞬時速度測量的任何其他應用。
美國TRANS-TEK 100系列速度傳感器主要特征：
自我生成
直流電壓輸出
磁屏蔽
高靈敏度
高頻響應
美國TRANS-TEK 100系列速度傳感器主要規格：
| 磁鐵尺寸 Inches (mm) | 標稱輸出靈敏度 mV/in/sec (mV/mm/sec) | 電氣阻抗 Coils Connected in Series | REPLACEMENT MAGNETS | 頻率響應* Hz | ||||
| 型號 | 工作范圍 | 適用范圍 | 開路 | R Ohms | L Henries | Magnet Number | Load = 10R | Load = 100R |
| 0100-0000 | 0.5 (12) | 1.3 (33) | 120 (5) | 2000 | 0.085 | M000-0000 | 350 | 1500 |
| 0100-0001 | 0.5 (12) | 1.3 (33) | 54 (2) | 2000 | 0.085 | M000-0008 | 350 | 1500 |
| 0101-0000 | 1.0 (25) | 1.9 (48) | 90 (4) | 2500 | 0.065 | M000-0001 | 600 | 1500 |
| 0101-0001 | 1.0 (25) | 1.9 (48) | 40 (2) | 2500 | 0.065 | M000-0009 | 600 | 1500 |
| 0111-0000 | 1.0 (25) | 2.3 (58) | 550 (22) | 13000 | 1.6 | M000-0002 | 120 | 600 |
| 0111-0001 | 1.0 (25) | 2.3 (58) | 250 (10) | 13000 | 1.6 | M000-0010 | 120 | 600 |
| 0112-0000 | 2.0 (50) | 3.4 (86) | 550 (22) | 19000 | 2.9 | M000-0003 | 100 | 500 |
| 0112-0001 | 2.0 (50) | 3.4 (86) | 250 (10) | 19000 | 2.9 | M000-0011 | 100 | 500 |
| 0113-0000 | 3.0 (75) | 4.2 (107) | 550 (22) | 25000 | 3.2 | M000-0004 | 120 | 500 |
| 0113-0001 | 3.0 (75) | 4.2 (107) | 250 (10) | 25000 | 3.2 | M000-0012 | 120 | 500 |
| 0114-0000 | 4.0 (100) | 5.5 (140) | 550 (22) | 32000 | 4.0 | M000-0005 | 120 | 400 |
| 0114-0001 | 4.0 (100) | 5.5 (140) | 250 (10) | 32000 | 4.0 | M000-0013 | 120 | 400 |
| 0122-0001 | 6.0 (150) | 8.0 (203) | 160 (6) | 11500 | 1.9 | M000-0014 | 95 | 450 |
| 0123-0001 | 9.0 (225) | 11.0 (279) | 160 (6) | 17000 | 2.8 | M000-0015 | 95 | 450 |
| 0124-0001 | 12.0 (300) | 15.0 (381) | 175 (7) | 22000 | 3.7 | M000-0023 | 95 | 450 |
| 0125-0001 | 16.5 (412) | 18.5 (470) | 175 (7) | 29000 | 5.1 | M000-0024 | 90 | 430 |
| 0126-0001 | 20.0 (500) | 22.0 (559) | 175 (7) | 34000 | 6.2 | M000-0025 | 90 | 430 |
| 0127-0001 | 24.0 (600) | 26.0 (660) | 175 (7) | 42000 | 7.3 | M000-0028 | 90 | 430 |
| 0128-0001 | 28.0 (711) | 30.0 (762) | 150 (6) | M000-0029 | ||||
| 0129-0001 | 36.0 (914) | 38.0 (965) | 170 (7) | 60500 | 6.1 | M000-0040 | 90 | 300 |
| 工作溫度: -50°F to +200°F (-46°C to +93°C) | ||||||||
| 最大非線性: <±2.5% of Reading, model 0129-0001 ±5% of Reading | ||||||||
