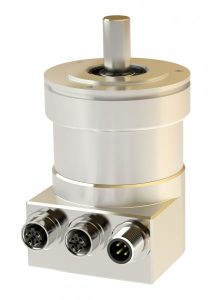

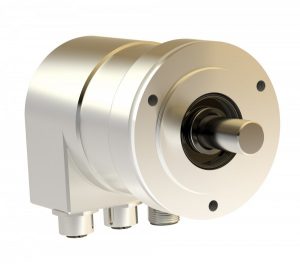

TWK-Elektronik,旋轉編碼器,TRT105,TRT58,TRT64,TRT66,TRT65,通過霍爾傳感器記錄角度位置和轉數。通過PROFINET進行數據輸出、參數化和診斷。由耐海水鋁或不銹鋼制成的堅固外殼-不銹鋼軸-帶徑向軸封的滾珠軸承-由帶霍爾元件的ASIC組成的傳感器電路-通過M12連接器或電纜出口進行電氣連接。符合PNO規格訂單編號2.712和2.722，版本2.2的IEC 61158 / 61784的Profinet接口集成到TRT絕對編碼器型號系列中。支持實時等級1 – 3，即實時(RT)和同步實時(IRT)以及符合等級c的要求。無需設置地址、波特率或終端電阻。存儲在絕對編碼器非易失性存儲器中的名稱通過PROFINET控制器分配給設備。集成的2折開關使TWK PROFINET絕對編碼器能夠用于星形、樹形和線狀網絡拓?fù)洹Ｊ謨?cè)TRT12887中有關于集成到PROFINET網絡的詳細描述。在代碼類型為“S”的版本中，TRT提供回轉環功能。這將傳感器軸位置值轉換為回轉環或轉盤的位置。回轉環編碼器允許通過編碼器參數調整回轉環和編碼器齒輪的齒數。通過這種方式，所有的齒輪比都是可能的，并且用戶可以使編碼器適應任何回轉環。輸出值是以度為單位的回轉環位置(分辨率可調)和以度/時基為單位的速度(時基可調)。
| 產品類別: | 旋轉編碼器 |
| 增量或絕對: | 絕對的 |
| 單匝或多匝: | 單線圖 |
| 設計: | 65毫米 |
| 法蘭和軸: | 同步法蘭，軸12 mm，帶半圓鍵 同步器法蘭，軸12 mm 同步器法蘭，軸12 mm，帶滑鍵 |
| 外殼材料: | 鋁 用于屏蔽強磁場的拋光鋼 不銹鋼1.4305 不銹鋼1.4404 用于屏蔽強磁場的不銹鋼1.4521 |
| 分辨率: | 4096步/360 8194步/360 <) 16384步/360 |
| 代碼類型: | 二進制代碼，回轉環的位置(整數32) 二進制代碼，位置值為2x整數16，分辨率不可調 二進制代碼，位置值為雙字(整數32) |
| 個人資料: | 標準，PROFINET |
| 電氣連接: | 3軸向連接器 電纜出口軸向 電纜出口徑向 連接器出口軸向 連接器出口徑向 標準，3個連接器，徑向 |
| 界面: | PROFINET |
| 電氣和/或機械變型: | 標準 |
