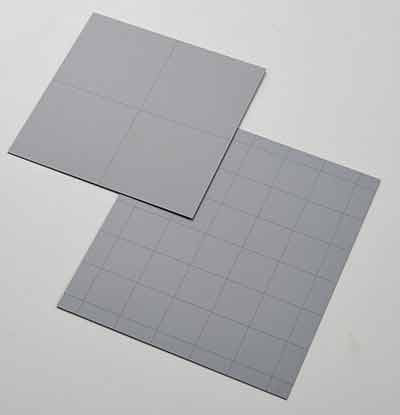

美國UNIVERSITY WAFER Aluminum Wafers 鋁制晶圓

鋁晶片的優勢

鋁晶片可用于各種應用，包括太陽能電池、半導體芯片和其他電子設備。鋁晶片非常耐用且防碎。它們的高密度使其成為半導體的最佳選擇。此外，它們還滿足半導體行業的要求。它們易于處理，并且可以在不影響成品的形狀或質量的情況下進行包裝。此外，它們還具有防碎功能。因此，它們適用于各種應用。如果您需要高質量、耐用的材料，鋁晶圓是最佳選擇。

鋁基板是用作印刷電路板 （PCB）、薄膜太陽能電池和 LED 等各種產品的基礎或基礎的材料。使用鋁作為基材具有多種優點，包括良好的導電性和導熱性、高強度和低重量。鋁基板通常用于電子行業，因為它們可以幫助提高電子設備的性能和可靠性。由于重量輕、強度高，它們還用于航空航天和汽車行業。

鋁晶片可以生產成各種形狀和尺寸。無論它們的形狀如何，它們都是防碎的。它們還滿足半導體制造的要求。例如，您可以使用鋁合金板生產薄膜晶體管和高速計算機芯片。您還可以使用這些材質創建其他類型的材質。您會發現很難選擇滿足您需求的產品。
鋁晶片的密度是最高的。標準尺寸為直徑為 25 毫米 （1 英寸）。它們是通過超高純度技術生產的。可以使用公司的定制生產能力創建自定義合成。此外，鋁晶片有多種形式和形狀可供選擇。除了晶圓，American Elements 還生產銅和鎳基薄膜、納米顆粒、溶液和有機金屬化合物。
UniversityWafer， Inc. 和我們的合作伙伴可以制造標準尺寸的鋁晶圓。其標準尺寸范圍為 25.4 毫米（1 英寸）至 300 毫米（11.8 英寸）。該公司還生產定制成分。這些包括納米顆粒、溶液和有機金屬化合物。這些材料用于各種行業。然而，鋁晶片最常見的應用是半導體行業。它的密度對于制造半導體至關重要。

用于半導體應用的鋁基板

用于半導體應用的鋁基板有多種用途。它們可用于薄膜襯底、功率二極管，甚至晶格應變應用。

功率二極管

功率二極管是大量電流單向流過器件的半導體應用。它們用于電壓調節和浪涌保護。它們廣泛用于各種電子設備。

印刷二極管使用了各種各樣的材料。這些包括硅、金屬氧化物、有機物，甚至納米材料。這些材料中的每一種都有一組獨特的屬性。然而，最好的材料組合仍然沒有得到很好的理解。因此，未來的發展可能取決于新材料的引入。

最有前途的印刷候選者是有機材料。這些具有非常低的成本和高均勻性。此外，這些與印刷制造方法高度兼容。然而，有機物受到某些材料限制。對于 HF（高頻）應用尤其如此，其中金屬和半導體的電阻應盡可能保持較低。

二極管的最佳材料組合尚不清楚。然而，納米材料顯示出最高的電性能。它們卓越的柔韌性和電荷載流子遷移率使其成為柔性半導體應用的理想選擇。它們也對解決方案處理友好。

盡管有機材料的材料限制通常是這些二極管發展的障礙，但它們作為高性能、低成本電子元件的潛力是有希望的。此外，這些有機二極管的制造工藝已接近成熟。因此，預計它們將成為未來幾年最便宜的材料之一。

此外，印刷二極管能夠在各種基板上制造。它們特別適用于可穿戴、柔性和微波頻段設備。它們也適用于能量收集和顯示應用。在未來幾年，他們將繼續獲得強烈的商業利益。

在過去十年中，印刷二極管越來越受到關注。它們專注于材料性能，并基于高吞吐量打印技術。它們也適用于各種應用，例如顯示、整流和發光。預計未來十年它們在這些應用中的使用將會增加。

因此，印刷有機二極管將具有最大的商業化潛力。他們的高通量打印技術和獨特的材料可能會引起該行業的興趣。

薄膜襯底

用于半導體應用的鋁基板用于各種現代技術。特別是，這種材料用于功率晶體管和微波器件。然而，薄膜中鋁的金屬化有幾個與時間相關的可靠性限制。了解這些限制對于可靠的設備至關重要。

薄膜的典型沉積技術包括原子層沉積 （ALD） 和物理氣相沉積 （PVD）。這些技術將層的厚度控制在幾十納米以內。重要的是要了解 ALD 和 PVD 是兩個獨立的過程。

在藍寶石襯底上形成結晶碳化鋁薄膜。這種薄膜的帶隙通常在 3.4 到 4.3 eV 之間。基材還可能受到其他技術過程的影響，例如物理氣相沉積和化學氣相沉積。上面的 SEM 圖像顯示了包含 AlC 薄膜的半導體襯底的側面。

結晶碳化鋁薄膜是表面聲波器件的良好候選者。這些器件在惡劣的環境條件下工作。這些材料已針對其他應用進行了研究，例如存儲器、顯示器和光伏設備。

用于半導體應用的薄膜鋁基板通常用于電子設備。該技術提供卓越的導熱性和連接密度。它還確保了設備的最大可靠性。使用薄膜，可以形成高精度的導體幾何形狀。

用作薄膜基板的材料是根據材料的預期用途來選擇的。金屬的特性決定了材料的最佳支撐。一般來說，氧化鋁是大多數薄膜陶瓷襯底應用的理想材料。最常見的陶瓷基板類型是氧化鋁。其他常見類型包括鈹和氧化鋁。這些類型的基材的特點是表面光潔度光滑。它們還具有很強的抗彎強度和一致的電氣性能。

形成薄膜的過程需要應用前驅體材料。前驅體可以是化學物質，例如三甲基鋁 （（CH3）3Al），也可以是氣體。揮發性化學流體在分子水平上對基材表面進行化學改性。
