E2?光學套件編碼器

E2 產品描述

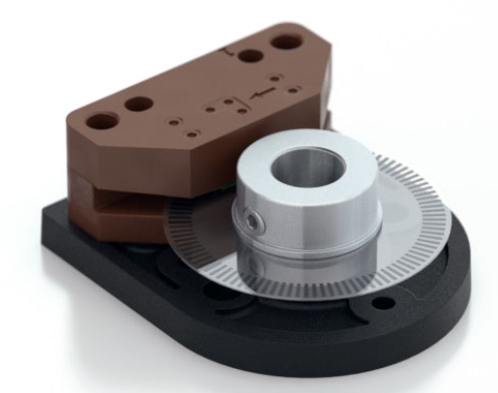

E2 是一款旋轉編碼器，具有堅固的玻璃填充聚合物外殼，采用 5 針鎖定或標準連接器。內部組件由安裝在精密加工鋁制輪轂上的聚酯薄膜盤和編碼器模塊組成。該模塊包含一個高度準直的固態光源和單片相控陣傳感器，它們共同提供了一個對機械錯位極為寬容的系統。

E2 通常用于 10 英尺或更短的應用。對于需要較長電纜長度的應用，我們建議添加?PC4?/?PC5?差分線路驅動器或查看我們的?E5，它具有可選的差分輸出。

可以通過使用幾個機械螺釘螺栓圓圈選項之一來完成底座到表面的固定。通過使用我們的定心工具，可以確保底座與軸中心線的定位。蓋子通過兩個 4-40 盤頭螺釘牢固地固定在底座上，以提供彈性封裝來保護內部組件。

通過 5 針鎖定或標準連接器連接到 E2 產品。US Digital 提供配接連接器，提供多種電纜選項和長度。

BROADCOM/AVAGO 替代產品：

US Digital 的 E2 編碼器可用作?Avago HEDM-5500、HEDM-5600、HEDS-5500、HEDS-5600?的直接替代品。

E2 功能

• 快速、簡單的組裝和拆卸
• 堅固的螺絲連接外殼
• 接受 .010 英寸軸向軸游隙
• 每轉 32 至 5,000 次循環 （CPR）
• 每轉 128 至 20,000 個脈沖 （PPR）
• 2 通道正交 TTL 方波輸出
• 可選索引（第 3 通道）
• 與 HEDS-5500 的安裝兼容性

產品說明

• US Digital? 為其產品提供兩年的材料和工藝缺陷保修。
• 電纜和連接器不包括在內，必須單獨訂購。
