美國,US digital,光學編碼器套件,E3

E3特色

  • 快速、簡單的組裝和拆卸
  • 堅固的螺紋外殼
  • 接受0.010英寸。軸向軸間隙
  • 小尺寸
  • 每轉64至10，000次循環(CPR)
  • 每轉256到40，000個脈沖(PPR)
  • 雙通道正交TTL方波輸出
  • 可選索引(第三頻道)

E3產品描述



E3是一種高分辨率旋轉編碼器，具有堅固的玻璃填充聚合物外殼，采用5針鎖定或標準連接器。這種光學增量編碼器被設計成易于安裝到現有軸上和從現有軸上拆卸，以提供數字反饋信息。

內部組件包括安裝在精密加工的鋁輪轂上的聚脂薄膜盤和編碼器模塊。輪轂直徑可達1英寸。該模塊包含一個高度準直的固態光源和單片相控陣傳感器，它們共同提供了一個對機械失準具有極強耐受性的系統。

E3通常設計用于10英尺或更短的應用。對于更長的電纜長度，添加一個PC4/PC5推薦使用差分線路驅動器。

可以通過使用幾個機器螺栓圓選項中的一個來實現基座到表面的連接。通過使用對中工具來確保基座相對于軸中心線的定位。蓋子用兩個4-40平頭螺釘牢固地固定在底座上，以提供保護內部部件的彈性包裝。

通過5針鎖定或標準連接器連接到E3產品。配合連接器可從US Digital獲得，有多種電纜選項和長度。

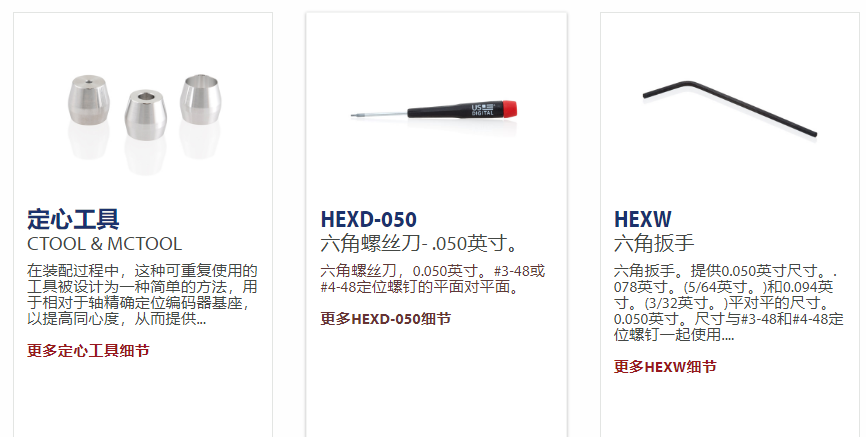

相關配件：
