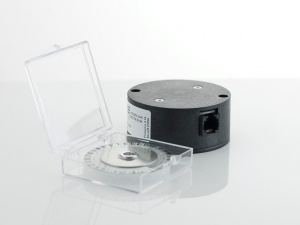

A2K 絕對光軸編碼器套件

A2K 光學編碼器是一種 12 位絕對旋轉套件式編碼器，可報告軸單次 360 度旋轉內的軸角度。套件樣式 A2K 允許將編碼器輕松組裝到現有的軸和軸承組件上。與增量式（有時稱為相對式）編碼器不同，A2K 提供真實（絕對）軸位置，無需在電源電壓循環后進行原位或零循環。A2K 使用 US Digital 的 SEI（串行編碼器接口）通過 RS 485 型串行總線進行通信，這允許在單個網絡上簡單、快速和方便地連接多個 SEI 設備。通過使用 US Digital 的 SEI 到 USB 接口設備，PLC、運動控制器和計算機也可以駐留在 SEI 總線上。有關 SEI 總線的完整信息，請參閱SEI 通信協議網頁。

A2K 還提供可選的模擬輸出。模擬輸出選項提供 0 至 4.095 伏的最大電壓范圍，分辨率為 12 位。輸出電壓可以通過簡單的 SEI 命令進行縮放，以提供用戶定義的電壓范圍。出廠時，模擬輸出電壓設置為 0 至 3.599 VDC 范圍。請注意，使用 A2K 模擬輸出選項時，只能有一個設備駐留在 SEI 總線上。

特點：

• 安裝到直徑達 10 毫米的軸上
• 12 位分辨率，分辨率現場可編程，每轉 2 到 4,096 個代碼（出廠默認值為 3,600）
• 全 360 度范圍，7 毫秒更新時間
• 最大功耗為 18.5 mA，睡眠模式下功耗為 2.5 mA
• 現場可編程參數，例如設置零位點（提供免費演示軟件）
• EEPROM 存儲可下載參數
• 9,600 波特默認數據速率可調至 115K 波特
• 12 位模擬電壓輸出選項（0 至 +3.599 伏出廠默認設置。現場可編程高達 0 至 +4.095 伏）
• 多圈模式（注意：必須保持通電防止復位為零）
• -25 至 70 攝氏度工作溫度

技術規格：
