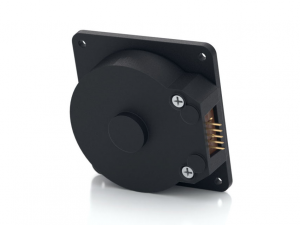

H3 球軸承光軸編碼器

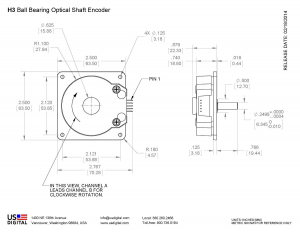

H3 系列滾珠軸承光軸編碼器具有玻璃填充聚合物外殼。這種非接觸式旋轉數字轉換器旨在提供數字反饋信息。H3 用黃銅軸、兩個 1/4 英寸內徑 x 1/2 英寸外徑滾珠軸承和一個安裝板完全組裝。安裝板帶有 4 個用于 #2 – #4 尺寸螺釘的安裝孔。
H3 設計用于驅動長達 10 英尺的電纜。對于更長的電纜長度，建議添加PC4?/?PC5差分線路驅動器。通過一個 5 針標準連接器連接到 H3 系列編碼器。配合連接器可從 US Digital 獲得，具有多種電纜選項和長度。
特點：
- 滾珠軸承選件軌道可達 10,000 RPM
- 2 通道正交、TTL 方波輸出
- 某些分辨率提供第 3 通道索引選項
- 每轉 64 至 10,000 次循環 (CPR)
- 每轉 256 至 40,000 個脈沖 (PPR)
- 寬工作溫度
- 單+5VDC電源
技術規格：
| 范圍 | 價值 | 單位 |
|---|---|---|
| 工作溫度，CPR < 2000 | -40 到 100 | C |
| 工作溫度，CPR ≥ 2000 | -25 到 100 | C |
| 振動（5Hz 至 2kHz） | 20 | G |
| 靜電放電，IEC 61000-4-2 | ± 4 | 千伏 |
相位關系
從編碼器的軸側看，B 超前 A 為順時針旋轉，A 超前 B 為逆時針旋轉。
電氣
- 規格適用于整個工作溫度范圍。
- 典型值是在 Vcc = 5.0Vdc 和 25°C 時指定的。
- 有關完整的詳細信息，請參閱?EM1?或?EM2?產品頁面。
| PARAMETER | MIN. | TYP. | MAX. | UNITS | CONDITIONS |
|---|---|---|---|---|---|
| Supply Voltage | 4.5 | ?5.0 | 5.5 | V | |
| Supply Current | 27 | 33 | mA | CPR < 500, no load | |
| 54 | 62 | mA | CPR?≥ 500 and?<?2000, no load | ||
| 72 | 85 | mA | CPR?≥ 2000, no load | ||
| Low-level Output | 0.5 | V | IOL?= 8mA max., CPR < 2000 | ||
| 0.5 | V | IOL?= 5mA max., CPR?≥?2000 | |||
| 0.25 | V | no load, CPR?≥?2000 | |||
| High-level Output | 2.0 | V | IOH?= -8mA max. and CPR < 2000 | ||
| 2.0 | V | IOH?= -5mA max. and CPR?≥?2000 | |||
| 4.8 | V | no load and CPR < 2000 | |||
| 3.5 | V | no load and CPR?≥?2000 | |||
| Output Current Per Channel | -8 | 8 | mA | CPR < 2000 | |
| -5 | 5 | mA | CPR?≥?2000 | ||
| Output Rise Time | 110 | nS | CPR < 2000 | ||
| 50 | nS | CPR?≥?2000, ± 5mA load | |||
| Output Fall Time | 100 | nS | CPR < 2000 | ||
| 50 | nS | CPR?≥?2000, ± 5mA load |
