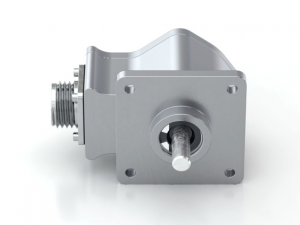

HD25 工業金屬光軸編碼器
HD25 是一款堅固耐用的光學增量軸編碼器，專為重載工業應用而設計。外殼由實心鋁坯塊加工而成，并經過透明陽極氧化處理，符合工業標準尺寸 25 封裝。25 碼編碼器被廣泛使用，被認為是工廠自動化和工業應用中反饋設備的支柱。HD25 將直接用于現有應用程序，以具有競爭力的成本提供卓越的解決方案。
特點：
- NEMA 尺寸 25 封裝
- 陽極氧化鋁外殼
- 每轉 64 至 10,000 次循環 (CPR)
- 每轉 256 至 40,000 個脈沖 (PPR)
- 帶可選索引的 2 通道正交輸出
- 單端或差分輸出
- 密封 IP65 選項
技術規格：
| 范圍 | 價值 |
|---|---|
| 工作溫度 低壓版本，CPR < 3600 高壓版本，CPR < 3600 低壓版本，CPR ≥ 3600 高壓版本，CPR ≥ 3600 |
-40C 至 100C -40C 至 85C -25C 至 100C -25C 至 85C |
| 濕度 非密封 密封 |
98% 非冷凝 100% 冷凝 (NEMA IP65) |
| 振動（5 至 2kHz） | 20G |
| 沖擊，11 毫秒 | 60G |
| 靜電放電 單端（-S 版），IEC 61000-4-2 差分（-D 版），人體模型 |
± 4 kV ± 2 kV |
| 范圍 | 價值 |
|---|---|

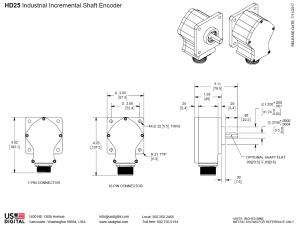

| 尺寸 | NEMA 尺寸 25 |
| 外殼和外殼材料 | 陽極氧化鋁 |
| 軸材料 | 不銹鋼 |
| 重量 | 17 盎司。 |
| 軸徑 | 0.3748 英寸（+0.0000 英寸-0.0003 英寸） |
| 軸可選平面尺寸 | 0.08 英寸長 x 0.03 英寸深 |
| 最大限度。加速 | 100000 拉德/秒2 |
| 最大限度。軸速 (1) 非密封（機械） 密封（機械） |
15000 轉 6000 轉 |
| 軸扭矩 非密封 密封 |
< 0.5 in-oz 3.5 in-oz 典型值 |
| 最大限度。軸載荷 軸向 徑向 |
40 磅 35 磅 |
| 最大限度。軸跳動 | 0.0003 英寸 TIR |
| 軸承壽命 @ 4 磅負載 | 2.3 x 10^9 轉 |
| 轉動慣量 | 2.8 x 10^-4 oz-in-sec2 |
| 技術公告 TB1001 – 軸和孔公差 | 下載 |
相位關系
| PARAMETER | MIN. | TYP. | MAX. | UNITS | CONDITIONS |
|---|---|---|---|---|---|
| Supply Voltage (Vs) Low Voltage Version High Voltage Version |
4.5 9.5 |
5.0 | 5.5 30 |
V | |
| Supply Current | 138 | mA | |||
| Low-level Output | ?0.4 | 0.5 | V | IOL?= 20mA | |
| High-level Output | ?Vs – 2.0 | V | IOH?= -20mA | ||
| Output Rise/Fall Time | ?700 | 980 | nS |
