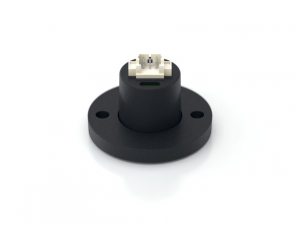

MAE3 絕對式磁軸編碼器套件
MAE3 是一種絕對磁性套件編碼器，可在 360° 旋轉范圍內提供軸位置信息，并且沒有停止或間隙。該磁性編碼器旨在輕松安裝到現有軸上和從現有軸上卸下，以提供數字反饋信息。MAE3 提供模擬或脈寬調制 (PWM) 數字輸出。
模擬輸出提供與絕對軸位置成比例的模擬電壓。模擬輸出僅提供 10 位分辨率。
PWM 輸出提供與絕對軸位置成比例的脈沖寬度占空比。PWM 輸出有 10 位和 12 位分辨率。雖然兩種編碼器的精度相同，但 12 位版本提供了更高的分辨率。

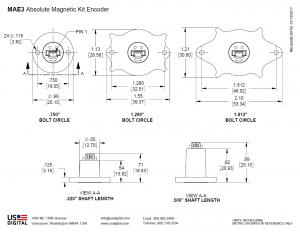

MAE3 由三部分組成：底座、推入式磁性輪轂和編碼器主體。底座可容納 0.750 英寸、1.280 英寸和 1.812 英寸的安裝螺栓圈。推入式夾頭夾持輪轂不需要任何工具。輪轂在幾秒鐘內安裝到標準軸上，并提供了一種簡單可靠的方式將磁鐵固定到軸上。
兩個 4-40 平頭螺釘將底座和編碼器主體固定到任何平面上。如果需要，可以在擰緊螺釘之前手動啟動編碼器并將其旋轉到任何所需的絕對位置。
連接到 MAE3 很簡單。3 針、高保持力、咬合式 1.25mm 間距極化連接器提供 +5V、輸出和接地。
特點：
- 快速、簡單的組裝和拆卸
- -40C 至 +125C 工作溫度
- ccepts +/- .025 in. 軸向軸游隙
- 安裝到 0.750 英寸、1.280 英寸和 1.812 英寸螺栓圈
- 適合軸徑從 0.125 英寸到 0.250 英寸或 3 毫米到 6 毫米
- 10 位模擬輸出 – 2.6 kHz 采樣率
- 10 位 PWM 輸出 – 每轉 1,024 個位置，1 kHz
- 12 位 PWM 輸出 – 每轉 4,096 個位置，250 Hz
技術規格：
| 范圍 | 價值 | 單位 |
|---|---|---|
| 工作溫度 | -40 至 +125 | C |
| 振動（5Hz 至 2kHz） | 20 | G |
| 靜電放電，人體模型 MIL-STD-883E，方法 3015.7 |
± 2 | 千伏 |
| 范圍 | 價值 | 單位 |
|---|---|---|
| 最大限度。軸軸向游隙 | ±0.025 | in. |
| 最大限度。軸跳動 (1) | 0.004 TIR | in. |
| 最大限度。加速 | 250000 | 弧度/秒2 |
| 最大限度。輪轂轉動慣量 | 9.42 x 10^-7 | 盎司平方英寸 |
| 安裝螺絲尺寸 | #4-40 x 1/4 | in. |
| 2 螺栓圓直徑 | 0.750 ± 0.005 | in. |
| 2 螺栓圓直徑 | 1.280 ± 0.005 | in. |
| 2 螺栓圓直徑 | 1.812 ± 0.005 | in. |
| 所需的軸長度，包括軸向游隙 (1) 尺寸 220 軸長度選項 尺寸 500 軸長度選項 |
0.220 (+0.015 / -0.020) 0.500 (+0.015 / -0.020) |
in. in. |
| 安裝螺絲扭矩 | 4 – 6 | 磅數 |
| 技術公告 TB1001 – 軸和孔公差 | 下載 | |
(1) 為獲得最佳精度，磁性輪轂必須完全固定在軸上，并且軸游隙必須滿足規定的軸向和徑向限制。
(2) 解碼位置的芯片使用采樣數據。隨著速度的增加，每轉的讀數會減少。每轉讀數的公式由下式給出：
10 位脈寬調制：
n = 625200 / 轉
12 位 PWM/模擬：
n = 156600 / 轉
| 范圍 | 分鐘。 | 典型值。 | 最大限度。 | 單位 |
|---|---|---|---|---|
| 電源供應 | 4.5 | 5.0 | 5.5 | Volts |
| 電源電流 | – | 16 | 20 | mA |
| 上電時間 | – | – | 50 | mS |
