美國US Digital E8T 微型光學套件編碼器：

E8T 產品說明
E8T 透射式光柵專為大容量、緊湊空間應用提供數字正交編碼器反饋而設計。E8T 可直接替代 E7P/E8P，具有更高的最高速度和更大的輸出驅動力。E8T 采用創新的推入式編碼輪，可接受 0.118 英寸至 0.375 英寸的軸直徑。

E8T 默認的編碼器底座提供兩個 #4-40（長度為 0.188 英寸）或兩個 M2.5（長度為 5 毫米）螺釘的安裝孔，螺栓圓直徑為 0.75 英寸。也可提供直徑為 1.28 英寸的螺栓圓安裝孔，但只能使用 #4-40、長度為 0.188 英寸的螺釘。編碼器蓋很容易卡在底座上，并標有連接器引腳輸出。

單端輸出版本使用 4 導體、高保持力、極化、1.25 毫米間距連接器連接。差分輸出版本使用類似的 6 針連接器。配套電纜和連接器（參見電纜/連接器網頁）不包括在內，可單獨購買。

請注意：由于 E8T 的設計，建議一次性安裝使用。

美國US Digital E8T 微型光學套件編碼器：

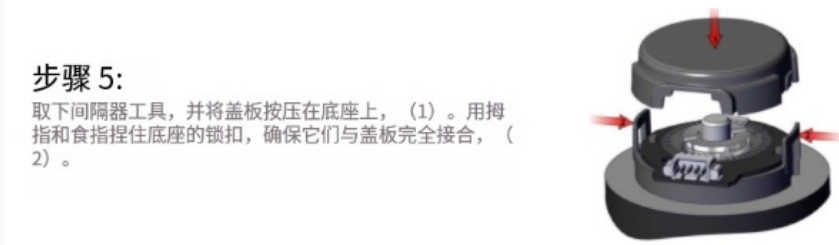

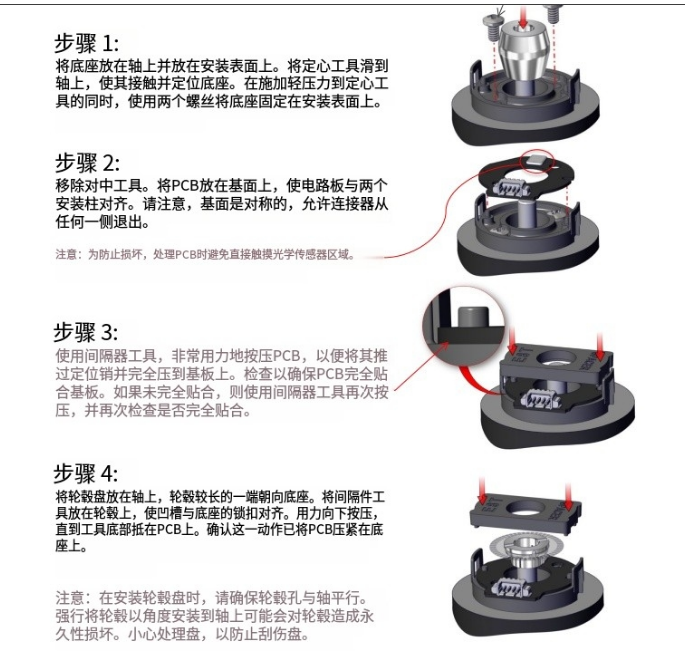

E8T 安裝說明：
