美國US Digital EM1 透射型光學編碼器模塊

美國US Digital EM1 透射型光學編碼器模塊：

EM1?特性

  • 帶可選索引的雙通道正交
  • HEDS-9000 系列的改進替代品
  • 單 5 VDC 電源
  • 分辨率從 32 到 2,500 CPR
  • 內部去耦電容器
  • 灌電流 / 拉電流 8mA 輸出

EM1 產品描述

EM1 是一種透射式光柵模塊，與光柵盤或線性條搭配使用時，可檢測旋轉或線性位置。EM1 由一個透鏡式 LED 光源和一個封裝在小型聚合物封裝中的單片式檢測器 IC 組成。EM1 采用相控陣檢測器技術，與傳統的光圈掩膜型編碼器相比，性能更優越，公差更大。

EM1 提供數字 A 和 B 正交輸出，并可選配第三個輸出索引通道。每個 EM1 模塊都有特定的分辨率，并與編碼器盤或線性條的分辨率相匹配。EM1 模塊現在支持 HEDS-9000 系列光柵模塊提供的所有標準分辨率以及其他分辨率。EM1 采用 5V 單電源供電，提供單端輸出，能夠輸出 8mA 電流。EM1 內置 0.1 μF 去耦電容器，與 HEDS-9000 系列編碼器模塊相比，具有更強的抗噪能力。

對于集電極開路和更高電壓的應用，可添加 PC3 電纜驅動器；對于差分電纜驅動器輸出，可添加 PC4 電纜驅動器。此外，還提供編碼器磁盤、線性條、正交解碼器芯片、計數器芯片、計算機接口板、配套連接器和電纜。

美國US Digital EM1 透射型光學編碼器模塊：

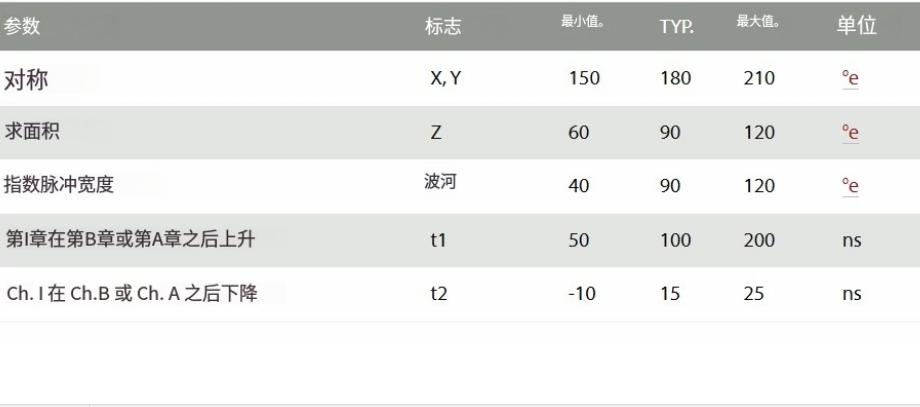

產品規格
