DISK-1 特征:

外徑1英寸

由聚酯薄膜構成

32?到5,000 CPR

索引跟蹤

與EM1和EM2模塊配套

DISK-1 產(chǎn)品描述:

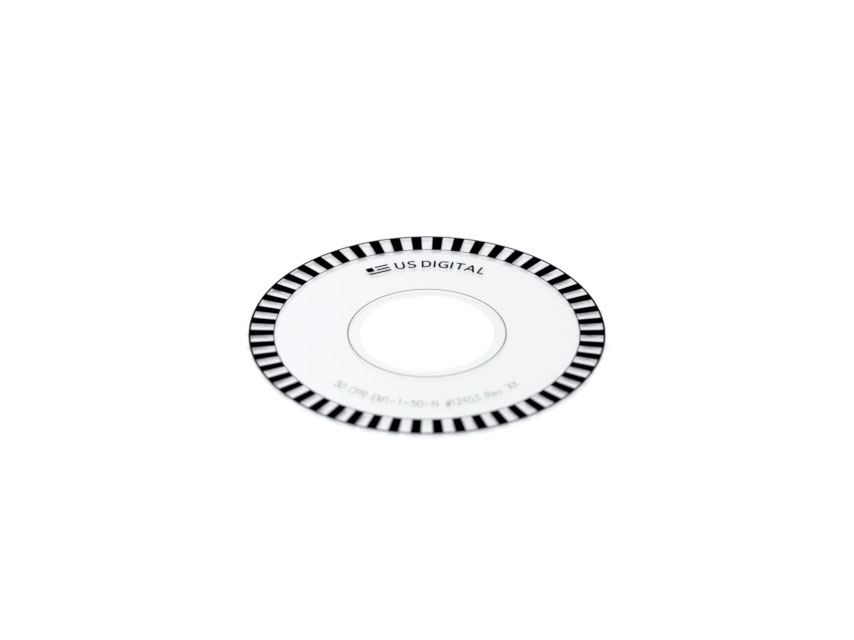

US digital提供多種標準旋轉圓形碼盤. 可以被當做獨立的磁盤或者中心磁盤來訂。它們由聚酯薄膜構成。這種材料可以允許很廣泛的溫度。
32 CPR的碼盤僅僅在無索引與EM1配套（NE)時能用,其他分辨率的無論有無索引都可用。
圓形碼盤和編碼器模塊圖紙見(EM1(https://www.usdigital.com/products/encoders/incremental/modules/em1/) EM2
(https://www.usdigital.com/products/encoders/incremental/modules/em2/) pages).

圖紙:

規(guī)格:

內徑公差——-±0.004″

外徑————1″ ± 0.010 英寸

厚度————0.007″

溫度范圍——–40C to 100C
