US DIGITAL,MAE3,絕對式磁編碼器套件,MAE3是一款絕對磁編碼器，可以在360°旋轉的情況下提供軸的位置信息，沒有停止或間隙。 這種磁性編碼器的設計很容易安裝和拆卸，現有的軸，以提供數字反饋信息。 MAE3可提供模擬或脈沖寬度調制(PWM)數字輸出。

MAE3?特征

快速、簡單的裝拆
工作溫度-40C 到 +125C
ccepts +/- .025 英寸，軸向間隙
安裝到 0.750 英寸., 1.280 英寸. 以及 1.812 英寸. 螺栓分布圓
適合軸直徑從0.125英寸。.250。或3mm到6mm
10-位模擬輸出 – 2.6 kHz 采樣率
10-位PWM輸出 – 1,024 位置每周, 1 kHz
12-位 PWM輸出 – 4,096 位置每周, 250 Hz

MAE3 產品描述
MAE3是一款絕對磁編碼器，可以在360°旋轉的情況下提供軸的位置信息，沒有停止或間隙。 這種磁性編碼器的設計很容易安裝和拆卸，現有的軸，以提供數字反饋信息。 MAE3可提供模擬或脈沖寬度調制(PWM)數字輸出

模擬輸出提供與絕對軸位置成比例的模擬電壓。 模擬輸出僅可用在10位分辨率
PWM輸出提供了一個與絕對軸位置成比例的脈寬占空比。 PWM輸出可提供10位和12位分辨率。 雖然兩種編碼器的精度相同，但12位版本提供了更高的分辨率。

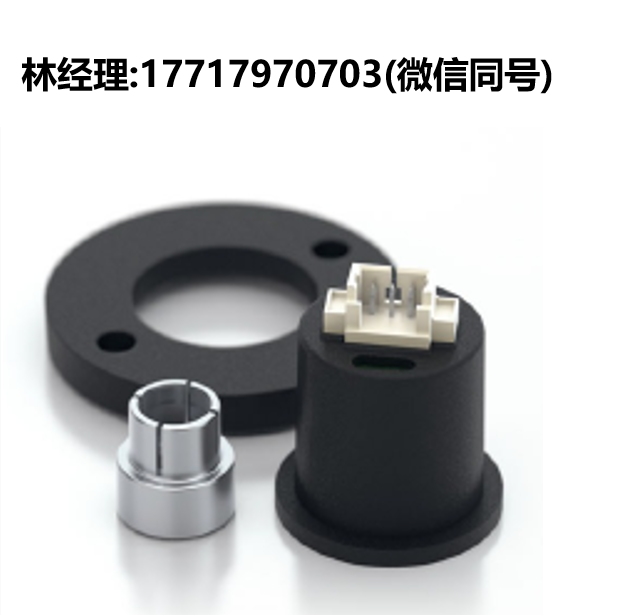

MAE3由三個部件組成:底座、推入式磁輪轂和編碼器本體。 底座將容納0.750英寸 , 1.280 和1.812英寸。 固定螺栓。 推進不用工具，夾頭抓手輪轂。 幾秒鐘內可以將輪轂安裝到一個標準軸，并提供了一個簡單和可靠的方法，以穩定磁鐵到軸。
兩個4-40螺釘固定底座和編碼器到任何平面上。 如果需要，編碼器可以通電，并在螺釘擰緊之前用手旋轉到任何所需的絕對位置。
連接到MAE3很簡單。 3針，高保留，管理單元1.25mm間距極化連接器提供了+5V，輸出，和接地。
