美國US Digital A2絕對式光學編碼器 12位高精度旋轉位置檢測

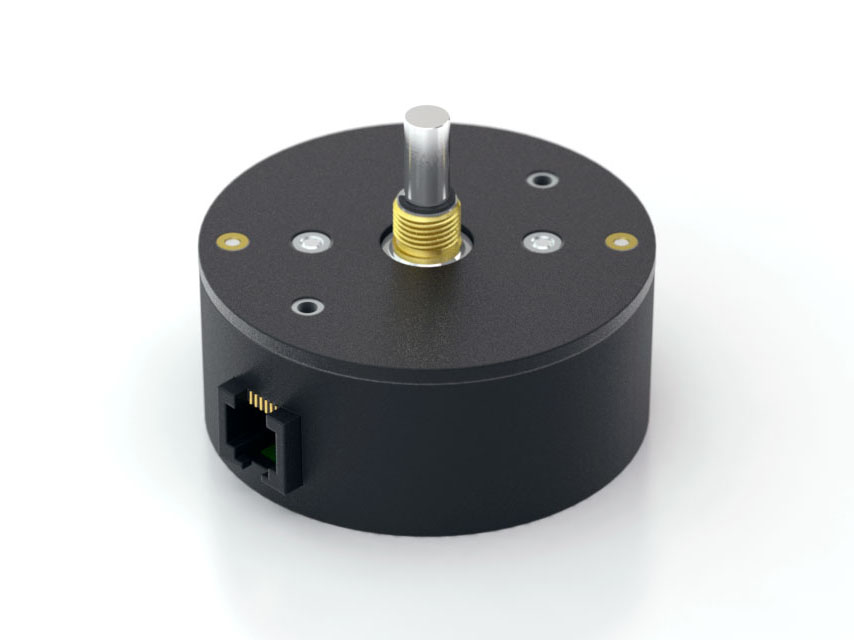

A2絕對式光學編碼器

——12位高精度旋轉位置檢測解決方案

產品概述

A2系列是采用光學傳感技術的12位絕對式旋轉編碼器，可直接輸出0-360°范圍內的絕對角度值，無需上電歸零操作。產品提供三種機械配置選項，支持RS485通信（SEI協議）和可選模擬量輸出，滿足工業自動化領域的多樣化需求。

核心特性

??雙軸承配置：可選襯套軸承或滾珠軸承版本

??高精度檢測：

  • 12位分辨率（默認3,600碼/轉）
  • 可編程分辨率（2-4,096碼/轉）
    ??快速響應：7ms位置更新周期，全360°檢測范圍

智能功能

??可編程設置：

  • 零點位置設定（支持現場調試）
  • EEPROM參數存儲（支持下載配置）
    ??低功耗設計：
  • 工作電流≤18.5mA
  • 休眠模式僅2.5mA

接口配置

??數字接口：

  • 默認9,600波特率（可調至115K）
  • 支持SEI通信協議
    ??模擬輸出（可選）：
  • 12位分辨率（0-3.599V出廠設置）
  • 可編程滿量程（0-4.095V）

環境適應性

? 工作溫度范圍：-25℃~+70℃

? 多圈模式（需持續供電保持計數）

機械配置選項

型號后綴軸承類型特點適用場景
-S高阻尼襯套軸承扭矩0.5 in-oz人機交互設備
-B精密滾珠軸承支持10,000 RPM高速運轉伺服電機/高速應用
-N低阻尼襯套軸承扭矩0.3 in-oz低速精密控制

通信接口

??標準版：支持SEI總線組網（最多32節點）

??模擬量版：0-4.095V可調輸出（12bit分辨率）

注：模擬量版本不支持總線組網

技術規格

環境參數

  • 工作溫度：-25℃ ~ +70℃
  • 抗振動：20G (5Hz-2kHz)
  • ESD防護：±4kV (IEC 61000-4-2)

性能參數

指標襯套軸承版滾珠軸承版
最大轉速100 RPM10,000 RPM
位置更新周期7 ms7 ms
絕對精度±0.25°±0.25°
軸承壽命>100萬轉L10=(90/Fr)3百萬轉

典型應用

? 工業機器人關節定位

? 醫療設備旋轉控制

? 自動化生產線角度檢測

? 航空航天作動器反饋
