E2光學編碼器套件
產品亮點
??便捷安裝
? 快速拆裝設計
? 強化螺紋組裝結構
? 允許0.25mm軸向軸竄動
??高精度輸出
? 分辨率：32-5,000線/轉(CPR)
? 輸出脈沖：128-20,000脈沖/轉(PPR)
? 雙通道正交TTL方波輸出
??擴展功能
? 可選配索引信號(第三通道)
? 兼容HEDS-5500安裝規格
便捷安裝
? 快速拆裝設計
? 強化螺紋組裝外殼
? 兼容0.01英寸軸向軸竄動
? 適配HEDS-5500安裝規格
高性能輸出
? 分辨率范圍：32-5,000 CPR（轉/圈）
? 脈沖輸出：128-20,000 PPR（脈沖/圈）
? 雙通道正交TTL方波信號
? 可選配索引信號（第三通道）
產品描述
符合有害物質限制標準

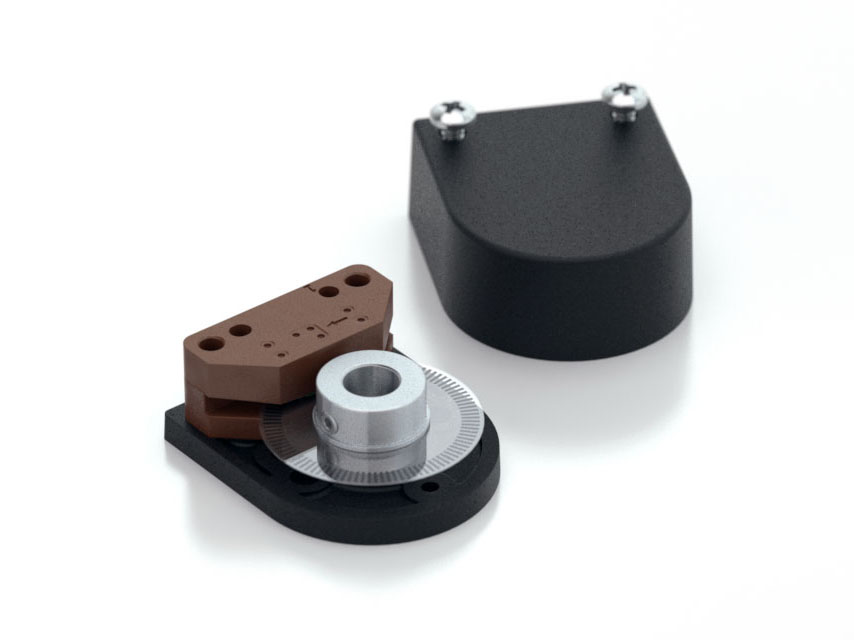

E2采用玻璃纖維增強聚合物外殼，配備5針鎖定/標準連接器。核心組件包含：
- 精密加工鋁制輪轂結合的聚酯薄膜碼盤
- 高準直固態光源與單片相位陣列傳感器模塊
- 專利抗機械錯位設計
線纜建議
標準支持10英尺線長，更長距離推薦：
? 搭配PC4/PC5差分線路驅動器
? 選用帶差分輸出的E5型號
安裝特性
? 多規格螺栓孔位選擇
? 專用對中工具確保軸心定位
? 雙重4-40盤頭螺絲固定上蓋
兼容替代
可直接替換Broadcom/Avago系列：HEDM-5500/5600、HEDS-5500/5600
技術規格
環境參數
| 參數 | 數值 | 單位 |
|---|---|---|
| 工作溫度(CPR<2000) | -40~100℃ | |
| 工作溫度(CPR≥2000) | -25~100℃ | |
| ESD防護(IEC 61000-4-2) | ±4kV | |
| 振動(10Hz-2kHz) | 20G | |
| 沖擊(6ms半正弦) | 75G |
機械性能
? 最大軸向游隙：±0.01英寸
? 軸跳動：0.004英寸(T.I.R.)
? 加速度：250,000 rad/s2
? 典型重量：0.56盎司
轉速限制
| CPR范圍 | 最大轉速公式 | 頻率上限 |
|---|---|---|
| ≤1250 | min(18×10?/CPR, 60000)RPM | 300kHz |
| 2000-2500 | min(21.6×10?/CPR, 60000)RPM | 360kHz |
| 4000-5000 | min(43.2×10?/CPR, 60000)RPM | 720kHz |
扭矩規范
| 部件 | 扭矩值 |
|---|---|
| 輪轂緊定螺絲 | 2-3 in-lbs |
| 外殼螺絲 | 2-4 in-lbs |
| #0-80安裝螺絲 | 1-2 in-lbs |
