E4T 微型光學編碼器
特點
- 快速安裝輪轂：彈簧夾緊套筒設計
- 最小軸長：0.275英寸（7mm）
- 適配軸徑：0.079~0.250英寸（2.0~6.35mm）
- 分辨率：100~1,000周/轉（CPR）｜400~4,000脈沖/轉（PPR）
- 單電源供電：+5V
E4T 產品描述
有害物質限制（RoHS）

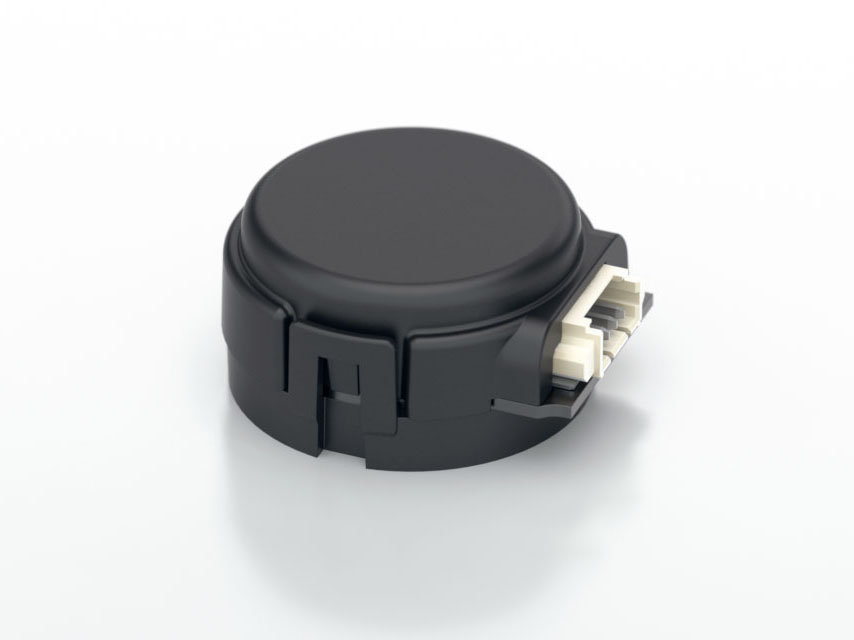

E4T是一款微型透射式光學編碼器，專為大批量、小空間應用設計，可直替代E4P型號，并提供更高轉速和輸出驅動能力。其創新性的按壓式碼盤支持2.0mm~0.250英寸軸徑。
連接選項
- 單端輸出版：采用4芯高保持力極化1.25mm間距連接器。
- 差分輸出版：采用6針類似接口（線纜需另購）。
注意：按壓式輪轂設計建議一次性安裝，非頻繁拆卸場景。
產品規格
環境參數
| 參數 | 值 | 單位 |
|---|---|---|
| 工作溫度 | -20 ~ 100 | °C |
| 靜電放電（單端/-S版） | ±12 | kV |
| 靜電放電（差分/-D版） | ±7 | kV |
| 振動（10Hz~2kHz） | 20 | G |
| 沖擊（6ms半正弦波） | 75 | G |
機械參數
| 參數 | 值 | 單位 |
|---|---|---|
| 最大軸向游隙 | ±0.010 | 英寸 |
| 最大徑向跳動（TIR） | 0.002 | 英寸 |
| 最大加速度 | 250,000 | rad/s2 |
| 最大轉速 | 最小值（6×10?/CPR, 60000） | RPM |
| 碼盤轉動慣量 | 5.1×10?? | oz·in·s2 |
安裝配置
- 螺絲規格：
- 默認底座（D選項）：#3-48×3/16英寸
- 公制底座（M選項）：M2.5×4mm
- 螺栓分布圓直徑：0.586±0.005英寸
- 軸長范圍：
- 最短：0.275英寸（含游隙）
- 最長：D選項0.395英寸｜H選項無限制
電氣參數（單端輸出）
| 參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
|---|---|---|---|---|---|
| 供電電壓 | 4.5 | 5.0 | 5.5 | V | – |
| 工作電流（CPR≤500） | – | 25 | 30 | mA | 空載 |
| 工作電流（CPR>500） | – | 34 | 42 | mA | 空載 |
| 低電平輸出 | – | 0.035 | 0.4 | V | 見注 |
| 高電平輸出 | 2.4 | – | 4.0 | V | 見注 |
| 上升時間 | – | 100 | – | ns | 空載 |
| 下降時間 | – | 50 | – | ns | 空載 |
注：輸出電平條件詳見技術文檔（如CPR≤500時負載電流8mA）。
