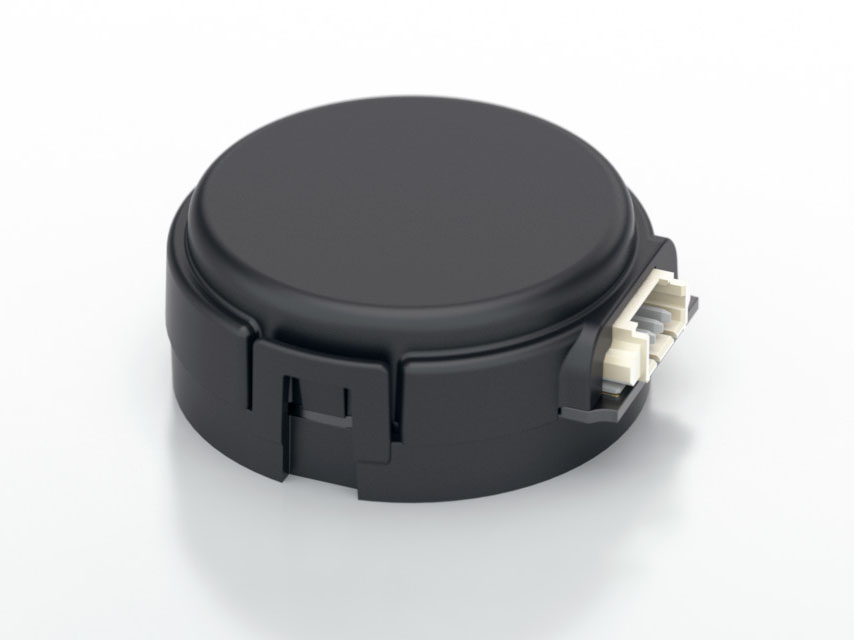

E8T微型光學編碼器
產品特性
- 機械結構
- 按壓式輪轂（彈簧夾頭設計）
- 最小軸長：0.295英寸（7.5mm）
- 適配軸徑：0.118~0.375英寸（3~9.5mm）
- 電氣性能
- 分辨率：
- 180~720 CPR（周/轉）
- 720~2,880 PPR（脈沖/轉）
- 供電電壓：單電源+5V DC
- 分辨率：
- 兼容性
- 直接替換E7P/E8P系列
- 支持更高轉速與驅動能力
技術規范
環境參數
| 參數 | 條件 | 規格 | 單位 |
|---|---|---|---|
| 工作溫度 | – | -20~100 | ℃ |
| 靜電防護 | 單端輸出（-S） | ±12 | kV |
| 差分輸出（-D） | ±7 | kV | |
| 振動抗性 | 10Hz~2kHz正弦波 | 20 | G |
| 沖擊抗性 | 6ms半正弦 | 75 | G |
機械參數
| 參數 | 規格 | 單位 |
|---|---|---|
| 軸向游隙 | ±0.010 | 英寸 |
| 徑向跳動（TIR） | ≤0.002 | 英寸 |
| 最大加速度 | 250,000 | rad/s2 |
| 轉動慣量 | 1.789×10?? | oz·in·s2 |
安裝配置
- 螺絲規格：
- 標準版：2×#4-40（0.188″長）或M2.5（5mm長）
- 大孔距版（G選項）：僅支持#4-40螺絲
- 分布圓直徑：
- 標準：0.75±0.005英寸
- G選項：1.28±0.005英寸
電氣連接
- 單端輸出：4芯1.25mm間距連接器
- 差分輸出：6針連接器（線纜另購）
注意：建議一次性安裝使用，重復拆裝可能影響性能。
相位特性
| 參數 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|
| 信號對稱度 | 105 | 180 | 255 | 電角度 |
| 正交延遲 | 30 | 90 | 150 | 電角度 |
信號相位關系：
- 順時針旋轉 → A相超前B相
- 逆時針旋轉 → B相超前A相
