EM1透射式光學編碼器模塊

產品概述

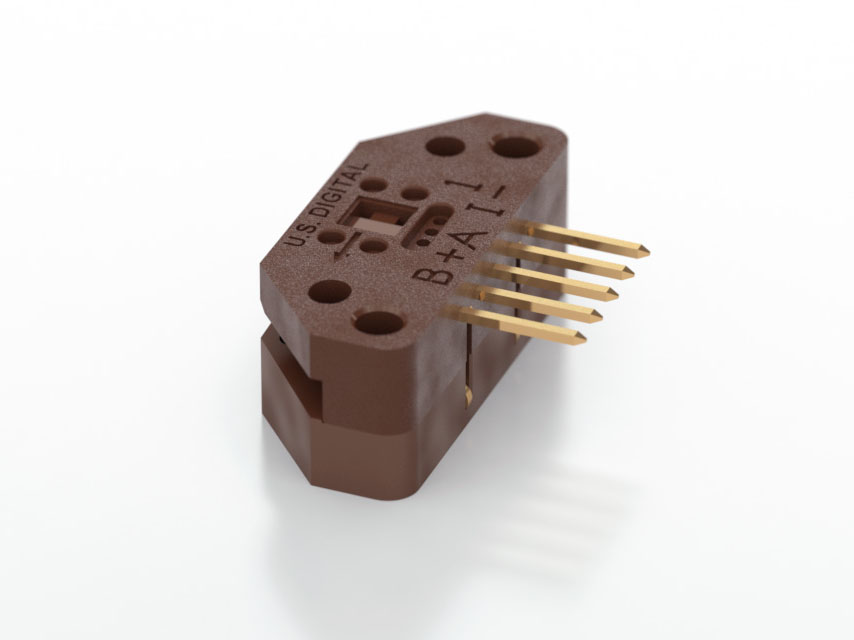

EM1 是一款透射式光學編碼器模塊，需搭配編碼盤或線性碼條使用，用于檢測旋轉或線性位移。該模塊采用集成透鏡的 LED 光源和單片式探測器 IC，封裝于小型聚合物外殼中。通過相控陣探測器技術，EM1 相較傳統光柵掩膜型編碼器具有更優異的性能表現和更大的公差容限。

輸出信號

• 提供?A/B 兩相正交數字信號輸出
• 可選配?第三通道索引信號（Index）

分辨率

• 每款 EM1 模塊均針對特定分辨率的編碼盤或線性碼條專門校準
• 兼容?HEDS-9000 系列編碼器模塊?的所有標準分辨率
• 支持?32 至 2,500 CPR（每轉計數）

電氣特性

• 單電源供電：5 V DC
• 輸出電流能力：灌電流/拉電流 8 mA
• 內置?0.1 μF 去耦電容，抗噪性能優于 HEDS-9000 系列

擴展應用

• 適用于?開集電極（Open Collector）?或?更高電壓?應用：可搭配?PC3 線纜驅動器
• 如需?差分輸出，可搭配?PC4 線纜驅動器
• 可提供配套的?編碼盤、線性碼條、正交解碼芯片、計數器芯片、計算機接口板、連接器及線纜

產品特點

• 兩通道正交輸出（可選配索引信號）
• HEDS-9000 系列的升級替代產品
• 單 5V 電源供電
• 分辨率范圍：32 ~ 2,500 CPR
• 內置去耦電容，增強抗干擾能力
• 輸出支持 8 mA 灌電流/拉電流
