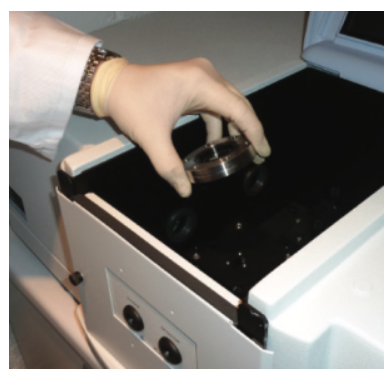

VacTechniche激光視窗在窗口的兩側都配有雙層“VAR”防反射涂層，可根據客戶指定的激光波長進行優化。涂層將反射率降低到每個面0.5%以下，或在指定波長下總反射率低于1%。請在詢價或訂購時告知激光波長。
240納米和1550納米之間的波長可作為標準波長，但也可根據要求提供其他波長的涂層。也可以提供帶涂層或波長范圍的視窗。視窗由高純度激光質量的熔融硅晶光學元件組成，具有精確的平面度、平行度、刮擦和挖掘規格。超高真空UHV CF型號采用高級304L或316LN不銹鋼法蘭。
描述
反射曲線
請注意，光學反射曲線是近似值，僅供參考。
非磁性視窗適用于低能量應用或需要低磁場的表面科學應用。非磁性視口使用非磁性焊接環，而不是常規的kovar焊接環。VacTechniche視窗在潔凈室條件下制造，并按照UHV標準進行氦泄漏測試、清潔和包裝。
熔融石英觀察窗的堅固結構允許進行具有UHV性能的獨立烘烤，同時該窗口提供通過深紫外、可見到近紅外的寬帶光學傳輸。可根據要求制造非標準視窗，包括凹入式顯微鏡/照相機視窗。退火銅墊圈和其他部件附件也由VacTechniche提供。
Seal Type | Braze |
Maximum Temperature | 200°C |
Minimum Temperature | minus 20°C |
Maximum Rate of Temperature Change | 3°C per minute |
Leak Rate | <1×10-10 atm-cc/sec (He) |
Pressure range | 1 bar to 1×10-11 mbar |
Surface quality | 20 /10 scratch/dig |
Flatness | < 8λ |
Laser Damage Threshold | 2 J/cm2 at 530nm (note, varies with wavelength, laser type and cleanliness of optic) |
Coating | 2-layer ‘VAR’ coating optimised to customer specified wavelength between 240nm and 1550nm |
Reflectance | < 0,5% per face 1% total at the specified wavelength |
PARTS & VARIATIONS
Part Number | Flange Type | OD mm | View Diameter mm | Optic Thickness mm | Flange Thickness mm | Flange Material | Weld Ring Material | Non-Magnetic |
VPZ16QVAR | NW16CF | 34 | 15 | 1.5 | 12.7 | 304L | Kovar | |
VPZ16QVAR-LN | NW16CF | 34 | 15 | 1.5 | 12.7 | 316LN | Kovar | |
VPZ16QVAR-NM | NW16CF | 34 | 15 | 1.5 | 12.7 | 316LN | Niobium | Yes |
VPZ38QVAR | NW35CF | 70 | 32 | 3 | 12.7 | 304L | Kovar | |
VPZ38LAQVAR | NW35CF | 70 | 38* | 3.5 | 12.7 | 304L | Kovar | |
VPZ38QVAR-LN | NW35CF | 70 | 32 | 3 | 12.7 | 316LN | Kovar | |
VPZ38LAQVAR-LN | NW35CF | 70 | 38* | 3.5 | 12.7 | 316LN | Kovar | |
VPZ38QVAR-NM | NW35CF | 70 | 32 | 3 | 12.7 | 316LN | Niobium | Yes |
VPZ64QVAR | NW63CF | 114 | 63 | 4.5 | 17.4 | 304L | Kovar | |
VPZ64QVAR-LN | NW63CF | 114 | 63 | 4.5 | 17.4 | 316LN | Kovar | |
VPZ64QVAR-NM | NW63CF | 114 | 63 | 4.5 | 17.4 | 316LN | Niobium | Yes |
VPZ100QVAR | NW100CF | 152 | 89 | 6 | 19.9 | 304L | Kovar | |
VPZ100QVAR-LN | NW100CF | 152 | 89 | 6 | 19.9 | 316LN | Kovar | |
VPZ100QVAR-NM | NW100CF | 152 | 89 | 6 | 19.9 | 316LN | Niobium | Yes |
VPZ150QVAR | NW150CF | 203 | 136 | 9.5 | 22.3 | 304L | Kovar | |
VPZ150QVAR-LN | NW150CF | 203 | 136 | 9.5 | 22.3 | 316LN | Kovar | |
VPZ150QVAR-NM | NW150CF | 203 | 136 | 9.5 | 22.3 | 316LN | Niobium | Yes |
VPZ150QVAR-NM | NW150CF | 203 | 136 | 9.5 | 22.3 | 316LN | Niobium | Yes |
