CF法蘭組件

超高真空（UHV）的產生對材料和連接提出了很高的要求。因此，CF標準是在特高壓技術（ISO 3669）中創建的。

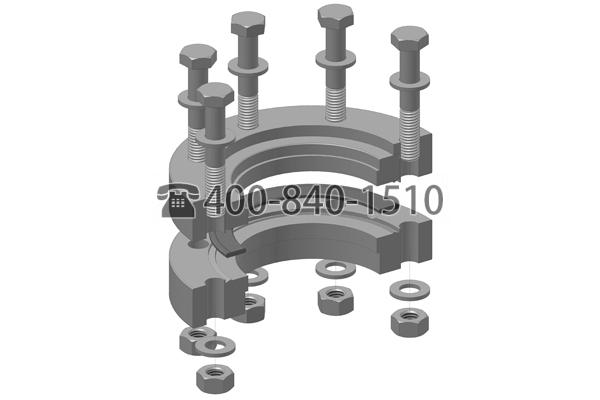

CF法蘭是在CNC機床上由圓形不銹鋼制成的。旋轉法蘭是兩部分的，由帶密封面的內部部分和帶螺栓孔的外部部分組成。CF法蘭在真空側有一個環形槽，用于容納墊圈和刀口。

由于特高壓技術所需的低泄漏率和高烘烤溫度，可通過無氧（OFHC）銅扁平墊圈實現密封。由于刀口的塑性變形，該墊片通常只能使用一次。

緊固是通過螺栓實現的，必須將螺栓橫向交叉均勻地?cái)Q緊，以免發生任何變形。此類法蘭連接的泄漏率<1.0E?^-11?mbar l / s，可在最高450°C的溫度下烘烤。

VaCFix ^?由VACOM開發。它們結合了ConFlat?法蘭的密封原理（符合ISO 3669的刀口）和KF連接的鏈鎖原理。

QCF組件可以快速，輕松地組裝，還可以節省空間。它們可以通過適配器連接到所有現有的真空系統。CF-QCF適配器使您可以在現有的UHV真空系統上使用QCF連接，并且始終保持靈活且獨立于供應商。

通過獨立測試，滿足并證明了UHV技術對泄漏率<1.0E-11 mbar l / s和法蘭連接的烘烤溫度高達350°C的要求。通常使用的銅墊片可用于所有公稱直徑。這也強調了靈活性和供應商的獨立性。

我們VaCFix?^?鉗鏈也適用于KF和錐形ISO法蘭的連接。

尺寸
VACOM根據ISO 3669.這些凸緣與ConFlat完全互換提供CF法蘭和尺寸DN10到DN400的部件^?的其它制造商和CF法蘭。

請考慮市場上也有ASTM標準以及機構的個別標準。如果要求CF組件的尺寸（DN25，DN50，DN75，DN125）和公稱直徑（從DN250起），請?zhí)砑映叽纾璧穆菟〝?shù)量和必要的銅墊片。

CF法蘭尺寸
