ISO法蘭組件

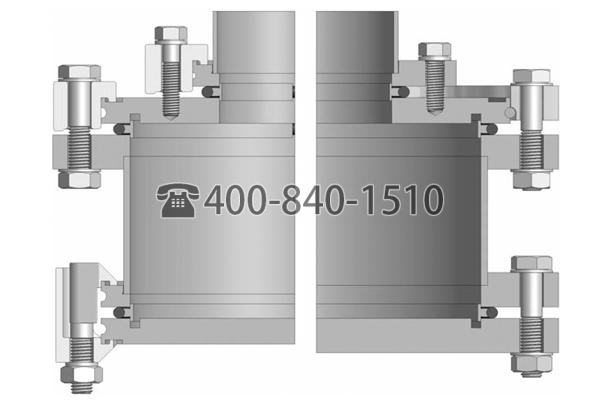

夾緊連接的ISO-KF標準（DIN 28404，ISO 1609）是真空管的標準連接，其從公稱直徑DN63開始，并且在高真空和高真空中使用更大的直徑。在圖中示出了兩個法蘭之間的各種連接可能性。

功能原理
ISO-K：在爪夾的幫助下連接了兩個單個法蘭。法蘭在背面有一個凹槽，鉤狀爪鉤鉤在該凹槽中，將法蘭壓在一起。例如KF連接，在法蘭之間有一個帶有定心環和O形圈的密封。通常，使用一個附加的對中環，以使組件保持恒定的距離。

帶孔的ISO-K法蘭稱為ISO-F法蘭，其密封與ISO-K法蘭相同。兩個法蘭可以很容易地彼此結合。ISO-K法蘭可通過帶有固定環的可旋轉螺栓環轉換為可旋轉ISO-F法蘭。螺釘將法蘭固定在一起。

ISO-F法蘭通常用于壁掛式安裝或與閘閥一起使用。可以借助爪夾將ISO-K法蘭固定在其上。爪夾可用于攻絲的盲孔以及螺栓孔。

如果O形圈位于法蘭上的凹槽中，則可以不帶定心環地連接法蘭。但是在這種情況下，必須使用長度匹配的爪形夾。
