美國Valhalla Scientific-2105臺式功率分析儀

美國Valhalla Scientific-2105臺式功率分析儀

2105型號提供準確、可靠且低成本的功率測量，使工程、生產測試和質量保證部門能夠精確確定來自直流和交流電源的產品功耗。
高達 20A/相直接（自包含分流 0.1%）
可擴展至 1000 安培（可選，參見 I-1000 C.T.）
有功功率測量， VI cos ?
高精度測量：0.15% DC 至 5KHz
帶寬 ~ DC，40 Hz 至 50 KHz
零到單位功率因數響應
無論波形失真如何，都能準確
N.I.S.T. 可追溯性證書

美國Valhalla Scientific-2105臺式功率分析儀測量規格

電壓范圍.2000 安培2.000 安培20.000 安培
30V6.000瓦60.00 瓦600.0 瓦
150V30.00 瓦300.0 瓦3000 瓦
300 伏60.00 瓦600.0 瓦6000 瓦
600伏120.00 瓦1200.0 瓦12000 瓦
直流 & 40Hz – 5kHz5kHz – 10kHz（最大 12A）10kHz – 20 kHz。（最大 2A）
電壓：AC+DC，DC 耦合±0.1% 的 rdg ±6 計數±0.5% 的 rg ± 0.5% 的 rng±1.25% 的 rg ± 1.75% 的 rng
電流：AC+DC，DC 耦合±0.1% 的 rdg ±6 計數±0.5% 的 rg ± 0.5% 的 rng±1% 的 rg ± 的 1%
瓦特：AC+DC，DC 耦合±0.25% 的 rdg ±6 計數±0.75% 的 rg ± 0.75% 的 rng±1% 的 rg ± 的 1%

技術規格

波峰因數響應：最小 RMS 輸入為 50：1，滿量程 RMS 輸入線性下降至 2.5：1
最小輸入：指定精度的電壓和電流范圍的 5%
最大電壓輸入（無損壞）：600VDC 或 RMS，±1500VPEAK
電壓阻抗：600kΩ
電流分流阻抗：0.01Ω
最大共模：±1500V 峰值，中性對地
峰值指標：以 2.5 x 滿量程照明電壓和電流
超范圍：直流滿量程的 150%，最高“最大輸入”規格
溫度系數：±0°C-20°C 和 30°C-50°C 每°C 范圍的 0.025%
源/負載連接：4 端子重型輸入插孔
電源要求105-125Vac 或 210-250Vac，50-400Hz;最大 25VA
工作溫度范圍0°C 至 50°C;-20°C 至 70°C 儲存
濕度最大 70% RH @ 40°C（非冷凝）
尺寸25 厘米 x 27 厘米 x 8 厘米 高（10 英寸寬 x 10.5 英寸深 x 3 英寸高）
重量3.5 磅 / 1.7 公斤凈重

低成本寬范圍功率分析儀
準確、可靠的低成本功率測量
2105 型提供了一種快速便捷的方法來確定產品效率、功率因數和真正的 RMS 電流消耗。相角關系可以通過操縱顯示的量來計算。

這些模型的設計使其即使在最困難的應用中也能進行準確的功率測量。開關模式電源、SCR 控制電路和脈沖直流設備只是需要 Valhalla 2105 功率分析儀真正功率測量能力的一小部分應用。該儀器具有兩個獨立的數字顯示屏：左側顯示屏以瓦特為單位連續顯示有功功率，而右側顯示屏可在安培（真 RMS）或伏特（真 RMS）之間進行切換選擇。

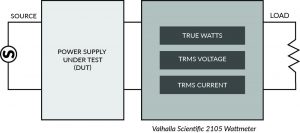

將我們的負載連接到 2105 的一種快速簡便的方法是通過“X-21”負載延長線。每半部分長約 3 英尺，這款方便的適配器線可直接插入標準 115V 交流電源插座，并通過重型香蕉插孔與 2105 配接。

超值臺式功率分析儀

在困難的應用中進行精確的功率測量
開關模式電源、SCR 控制電路和脈沖直流設備只是需要 Valhalla 2105 功率分析儀真正功率測量能力的一小部分應用。這款臺式單相寬范圍數字功率分析儀完全具備您期望的儀器測量功能，而價格是其三倍。Valhalla 2105 功率計也是學院和大學電機測試實驗室的絕佳測量儀器。
快速確定產品效率、功率因數和真正的 RMS 電流消耗。

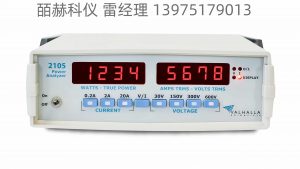

2105 具有雙獨立數字顯示屏，左側顯示屏以瓦特為單位連續顯示真實功率，而右側顯示屏可在安培 （true RMS） 和伏特 （true RMS） 之間切換。
成本低，范圍廣
2105 具有雙高分辨率 4 1/2 數字顯示器、DC 至 50 kHz 頻率響應、真功率測量、真 RMS 電壓和電流以及內置峰值過載指示器。2105 提供 600、300、150 和 30 伏范圍以及 20、2 和 200m 安培范圍。
