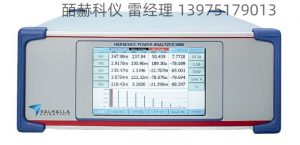

Valhalla Scientific-2800系列多相功率分析儀通用高精度功率分析儀

通用高精度功率分析儀每相可測量 280 個電量
電能、諧波、電機和變壓器值、功率總和、功率配給和過程可以隨時顯示。
Valhalla Scientific 2800 高精度功率分析儀提供 1 相、2 相、3 相、4 相、5 相或 6 相版本。所有電壓輸入 0.3V 至 1500V 峰值，所有電流輸入 1.5mA 至 1A;15mA 至 5A;1A 至 40A;和 60mV 至 6V 的分流輸入可能是免費的，并表現出低噪聲、高共模抑制、出色的直流穩定性、寬頻率范圍 （DC-2MHz） 和非常低的電流輸入自熱。
無需擺弄 DC 補償或更改電流插拔。所有組件都內置在功率分析儀的輸入部分，隨時可以進行測量。它使用簡單，您的直覺將指導您正確操作 Power Analyzer 觸摸屏。
幾乎所有的設置更改都是通過觸摸顯示屏兩次或使用無線鼠標單擊兩次來完成的。

通用高精度功率分析儀每相可測量 280 個電量

提供 1 相、2 相、3 相、4 相、5 相、6 相儀表
可用的最高精度：0.02% 讀數 + 0.02% 范圍
18 位分辨率。10% 滿量程時的高精度
廣角觸摸屏 TFT 彩色顯示屏（800 x 480 像素）
操作簡單，大多數設置只需 2 步（2 次觸摸）
標準、記錄、瞬態、功率速度測量功能
非?？斓臄祿鬏?每秒最多 3400 個值
太陽能應用的高直流精度
4 個電流輸入：1mA-1A、15mA- 5A、1A- 50A、分流器
電壓范圍：0.3V 至 1000V

2800系列多相功率分析儀通用高精度功率分析儀技術規格

提供 1 相、2 相、3 相、4 相、5 相、6 相儀表
可用的最高精度：0.02% 讀數 + 0.02% 范圍
18 位分辨率。10% 滿量程時的高精度
廣角觸摸屏 TFT 彩色顯示屏（800 x 480 像素）
操作簡單，大多數設置只需 2 步（2 次觸摸）
標準、記錄、瞬態、功率速度測量功能
非?？斓臄祿鬏?每秒最多 3400 個值
太陽能應用的高直流精度
4 個電流輸入：1mA-1A、15mA- 5A、1A- 50A、分流器
電壓范圍：0.3V 至 1000V
接口：以太網、RS-232 I USB、IEEE-488、進程
用于快速數據傳輸的接口命令
在 Windows 下操作軟件
憑借智能設計，價格合理
維護簡單，模塊化概念，預校準輸入
可選的高精度寬帶電流傳感器
可選 30A 同軸分流器（電流觀察電阻器）
1G 字節存儲器，用于存儲測量數據
6 個模擬輸入和 2 個頻率輸入，12 個模擬輸出

4 測量功能
標準測量模式
在標準測量模式下，每相 280 個量的測量無間隙，并不斷更新。值可以顯示在四個顯示頁面上，可以保存在內部存儲器中，或者可以通過界面傳輸到計算機。顯示屏顯示電壓、電流和功率波形。諧波和條形圖可以在 5 頁上查看?？梢酝瑫r測試兩個電動機。外部速度和扭矩輸入是可選的。Transformer 值也被實現。

記錄測量模式
此測量模式適用于非?？焖俚臏y量或長時間的平均數據?？梢栽?20ms 內獲得 6 個六相儀器的數據集，或每 10 分鐘獲得 6 個數據集。從每個相位中，您可以獲得 8 個值：頻率、均方根電流、均方根電壓、功率、功率、功率因數、視在功率、能量 Wh 和視在能量 VAh。

瞬態測量模式
您可以在瞬態模式下同時捕獲多達 6 個相位的電流、電壓和功率波形，也可以在關鍵工作點查看所有波形。只需觸摸 4 個 “Zoom Sectors” 之一即可擴展波形的各個部分。

功率-速度測量模式
此測量模式分析電動汽車等設備的性能。以下數據以 20 毫秒的間隔存儲在內部存儲器中：RMS 電流、RMS 電壓、功率、視在功率、能量、視在能量和軸的 RPM。在測量結束時（最長 11 秒），將顯示與時間的關系數據。
