2105功率分析儀
2105 Power Analyzer
2105型提供精確、可靠和低成本的功率測量，使工程、生產測試和質量保證部門能夠確定DC和交流電源的精確產品功耗。
- 高達20A/相直接(獨立分流器0.1%)
- 可擴展至1000安培(可選，參見I-1000 C.T .)
- 真實功率測量，VI cos
- 高精度測量:0.15% DC至5KHz
- 帶寬~ DC，40赫茲至50千赫茲
- 零至單位功率因數響應
- 不管波形失真如何都精確
- N.I.S.T .可追溯性證書
2105功率分析儀測量規格：
| 電壓范圍 | .2000A | 2.000A | 20.000A |
| 30V | 6.000W | 60.00W | 600.0W |
| 150V | 30.00W | 300.0W | 3000W |
| 300V | 60.00W | 600.0W | 6000W |
| 600V | 120.00W | 1200.0W | 12000W |
| DC & 40Hz – 5kHz | 5kHz – 10kHz (12A Max) | 10kHz – 20kHz. (2A Max) | |
| 電壓:AC+DC，DC耦合 | ±0.1% of rdg ±6 counts | ±0.5% of rdg ±0.5% of rng | ±1.25% of rdg ±1.75% of rng |
| 電流:AC+DC，DC耦合 | ±0.1% of rdg ±6 counts | ±0.5% of rdg ±0.5% of rng | ±1% of rdg ±1% of rng |
| 瓦特:AC+DC，DC耦合 | ±0.25% of rdg ±6 counts | ±0.75% of rdg ±0.75% of rng | ±1% of rdg ±1% of rng |
2105功率分析儀技術規格：
| 波峰因素響應: | 最小均方根輸入為50:1，滿量程均方根輸入線性降至2.5:1 |
| 最小輸入: | 額定精度下電壓和電流范圍的±5% |
| 最大電壓輸入(無損壞): | 600伏直流電或有效值，1500伏峰值 |
| 電壓阻抗: | 600kΩ |
| 分流阻抗: | 0.01Ω |
| 最大共模: | 1500V峰值，中性線接地 |
| 峰值指示器: | 電壓和電流以2.5倍滿刻度照明 |
| 超范圍: | DC滿量程的150%，達到“最大輸入”規格 |
| 溫度系數: | 0°C-20°C和30°C-50°C范圍內每°C的0.025% |
| 源/負載連接: | 4端子重型輸入插孔 |
| 電源要求 | 105-125伏交流電或210-250伏交流電，50-400赫茲；最大25VA |
| 工作溫度范圍 | 0℃至50℃；-20℃至70℃儲存 |
| 濕度 | 40°C時最大70%相對濕度(非冷凝) |
| 規模 | 25厘米寬x 27厘米深x 8厘米高(10英寸寬x 10.5英寸深x 3英寸高) |
| 重量 | 3.5磅/1.7千克凈重 |
低成本寬范圍功率分析儀
精確、可靠的低成本功率測量
2105型提供了一種快速便捷的方法來確定產品效率、功率因數和真實均方根電流消耗。相位角關系可以通過操縱顯示的量來計算。

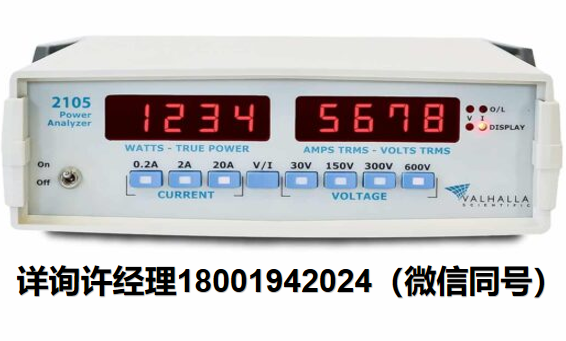

這些型號的設計允許它們即使在最困難的應用中也能進行精確的功率測量。開關模式電源、SCR控制電路和脈沖DC設備只是需要Valhalla 2105功率分析儀真正功率測量能力的幾個應用。該儀器具有兩個獨立的數字顯示器:左側顯示器提供以瓦特為單位的真實功率的連續指示，而右側顯示器可在安培(真實RMS)或伏特(真實RMS)之間切換選擇。
將我們的負載連接到2105的一個快速簡單的方法是通過“X-21”負載延長線。每半部大約三英尺長，這種方便的適配器線直接插入標準115V交流電源插座，并通過重型香蕉插孔與2105匹配。
超值臺式功率分析儀
困難應用中的精確功率測量
開關模式電源、SCR控制電路和脈沖DC設備只是需要Valhalla 2105功率分析儀真正功率測量能力的幾個應用。這款臺式單相寬范圍數字功率分析儀完全具備您在價格為三倍的儀器上所期望的測量功能。Valhalla 2105功率計也是學院和大學電機測試實驗室的優秀測量儀器。
