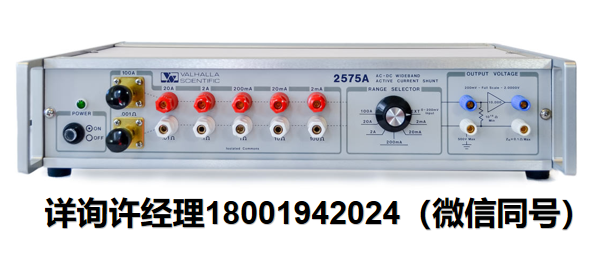

2575A精密AC-DC有源電流分流器
2575A Precision AC/DC Active Current Shunt
2575A精密交流-DC有源電流分流器是一款多功能、功能強大的校準工具，可測量交流/DC電流，并作為低電平電阻校準要求的標準。
- 精密交流DC有源電流分流器
- 100安培的交流和DC電流測量
- 內置斬波穩定放大器
- 交流和DC測量工具
- 工作校準標準
- 校準可追溯至NIST
- 六個獨立的開關可選電流范圍

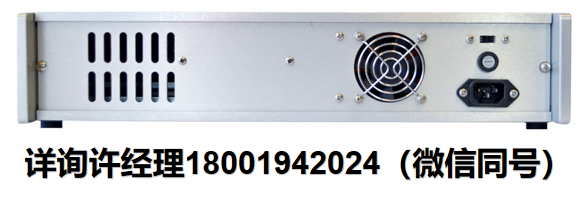

- 風扇冷卻分流器，提高熱穩定性
- 低電阻實驗室標準電阻庫
- NSN: 6625-01-178-1070
2575A精密AC-DC有源電流分流器測量規格:
范圍名稱和最大輸入 | 分流值 | DC 準確度(范圍的百分比) | AC 精度(范圍的百分比) | 錄放幅頻響應 |
| 100A | 0.001Ω | ±0.05% | ±0.1% | DC to 1kHz |
| 20A | 0.01Ω | ±0.02% | ±0.1% [1] | DC to 10kHz |
| 2A | 0.1Ω | ±0.02% | ±0.1% | DC to 10kHz |
| 200mA | 1Ω | ±0.01% | ±0.1% | DC to 10kHz |
| 20mA | 10Ω | ±0.01% | ±0.1% | DC to 10kHz |
| 2mA | 100Ω | ±0.01% | ±0.1% | DC to 10kHz |
| NOTES: [1] AC accuracy is ±0.5% of range above 1kHz | ||||
2575A精密AC-DC有源電流分流器技術規格:
放大器特性:
- 幅度增益:?10.000
- 增益精度:0.01% 10伏RTI @ DC
- 頻率響應:0.1%至10千赫
- 輸入電阻:大于1010ω
- 輸出電阻:小于0.1ω
- 溫度范圍:0至50攝氏度
- 溫度系數:每攝氏度低于0.001%
- 電壓降(放大器前):滿量程輸入電流為100.00 mV
- 功率:115/230伏交流電50-60赫茲12瓦
- 尺寸:3.5英寸高x 17英寸寬x 10英寸深(8.9厘米x 43.2cm厘米x 25厘米)
- 重量:8磅。(3.6千克)凈重13磅。(5.9千克)運輸
