2800系列多相功率分析儀
2800 Series Multiphase Power Analyzer
通用高精度功率分析儀測量每相280個電量
可以隨時顯示能量、諧波、電機和變壓器值、功率總和、功率比和過程。
Valhalla Scientific 2800高精度功率分析儀有1相、2相、3相、4相、5相或6相版本。所有電壓輸入0.3V至1500V峰值，所有電流輸入1.5mA至1A；15mA至5A；1A高達40A60mV至6V的分流輸入可能是免費的，具有低噪聲、高共模抑制、出色的DC穩定性、寬頻率范圍(DC-2MHz)以及電流輸入的極低自發熱。
沒有必要擺弄DC補償，或改變電流堵塞。所有這些都內置于功率分析儀的輸入部分，隨時可用于測量。它使用簡單，你的直覺將指導你正確操作功率分析儀觸摸屏。
幾乎所有的設置更改都是通過兩次觸摸顯示屏或兩次點擊無線鼠標來完成的。
通用高精度功率分析儀測量每相280個電量
- 可作為1相、2相、3相、4相、5相和6相儀表使用
- 最高精度:0.02%讀數+ 0.02%量程
- 18位分辨率。10%滿量程時的高精度
- 廣角觸摸屏TFT彩色顯示屏(800 x 480像素)
- 操作簡單，大多數設置分兩步完成(2次觸摸)
- 標準、測井、瞬態、功率速度測量功能
- 非?？焖俚臄?shù)據傳輸；每秒高達3400個值
- 太陽能應用的高DC精度
- 4個電流輸入:1mA-1A，15mA- 5A，1A- 50A，分流
- 電壓范圍:0.3V至1000V
2800系列多相功率分析儀技術規格：
- 可作為1相、2相、3相、4相、5相和6相儀表使用
- 最高精度:0.02%讀數+ 0.02%量程
- 18位分辨率。10%滿量程時的高精度
- 廣角觸摸屏TFT彩色顯示屏(800 x 480像素)
- 操作簡單，大多數設置分兩步完成(2次觸摸)
- 標準、測井、瞬態、功率速度測量功能
- 非?？焖俚臄?shù)據傳輸；每秒高達3400個值
- 太陽能應用的高DC精度
- 4個電流輸入:1mA-1A，15mA- 5A，1A- 50A，分流
- 電壓范圍:0.3V至1000V
- 接口:以太網，RS-232 I USB，IEEE-488，過程
- 用于快速數據傳輸?shù)慕涌诿?/li>
- 在Windows下操作軟件
- 憑借巧妙的設計，價格合理
- 維護簡單，模塊化概念，預校準輸入
- 可選高精度、寬帶電流傳感器
- 可選30A同軸分流器(電流觀察電阻)
- 1G字節存儲器，用于存儲測量數據
- 6路模擬輸入和2路頻率輸入，12路模擬輸出
4種測量功能
標準測量模式

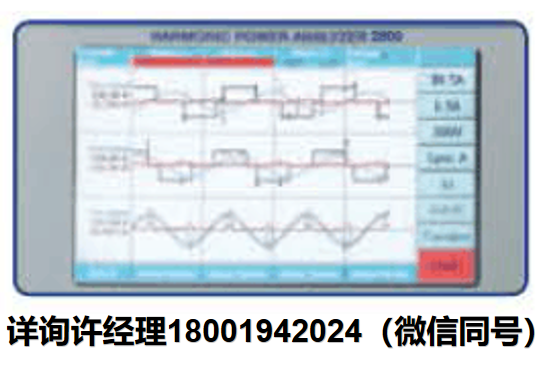

在標準測量模式下，每相的280個量被無間隙地測量并持續更新。數值可以顯示在四個顯示頁面上，可以保存在內存中，也可以通過接口傳輸?shù)接?jì)算機。顯示屏顯示電壓、電流和功率波形。諧波和條形圖可在5頁上查看。兩臺電動機可以同時測試。外部速度和扭矩輸入可選。也實現了轉換器值。
測井測量模式
這種測量模式適用于非常快速的測量或長時間的數據平均?？梢栽?0毫秒內獲得6個6相儀器的數據集，或者每10分鐘獲得6個數據集。從每個相位獲得8個值:頻率、均方根電流、均方根電壓、功率、功率因數、視在功率、電能Wh和視在電能VAh。
瞬態測量模式
您可以在啟動瞬態模式下同時捕捉多達6個相位的電流、電壓和功率波形，也可以查看關鍵工作點的所有波形。只需觸摸4個“縮放扇區”中的一個，就可以擴展波形的各個部分。
功率速度測量模式

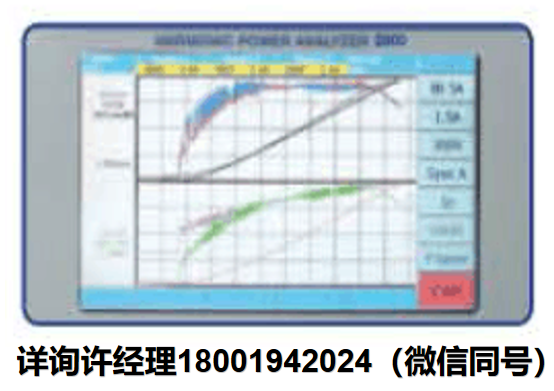

這種測量模式分析電動汽車等設備的性能。以下數據以20毫秒的間隔存儲在內存中:均方根電流、均方根電壓、功率、視在功率、能量、視在能量和軸的轉速。測量結束時(最長11秒)，顯示數據與時間的關系。
