美國Valon 15GHz 頻率合成器模塊 Valon 5015
15GHz?Frequency Synthesizer module
Valon Model 5015
美國Valon 15GHz 頻率合成器模塊 Valon 5015主要特征：
頻率范圍：10MHz 至 15GHz，具有 極低的相位噪聲，在 10GHz 時，相位噪聲為 -104dBc/Hz @ -10kHz 偏移。
低雜散信號，提供高分辨率的頻率調諧精度。
多種通信接口：包括 USB、以太網*、PoE* 和 TTL 串行通信，方便與其他設備進行集成。
校準輸出功率：最高可達 +17dBm，提供穩定的輸出功率。
靈活的輸入電壓范圍：支持 5V 至 15V 輸入電壓，適應各種應用需求。
外部參考頻率：支持 5MHz 至 >100MHz 參考頻率輸入，提升系統的靈活性。
EFC（電子頻率控制）：可調節內部參考頻率，進一步提高頻率穩定性。
堅固耐用的設計：結合 Valon 的創新設計和經過驗證的測試方法，確保其在最苛刻應用中的高可靠性。
適用領域：
關鍵頻率合成與時鐘應用
無線工程、點對點微波通信
電光學、分子光譜
粒子物理學、量子計算
射電天文學等
經濟高效替代傳統信號發生器：在許多常見應用中，Valon 5015 可以作為實驗室儀器信號發生器的經濟替代品。
附帶 20 英寸 DC 電源線。
*以太網適配器和 PoE 12V 注入器需單獨購買。
Valon 5015頻率合成器采用多鎖相環架構，在10MHz至15GHz范圍內提供超低相位噪聲性能。該多環路技術不僅能顯著抑制雜散信號，同時實現高精度頻率調諧。其校準輸出功率可在+13dBm至-30dBm范圍內以0.1dB步進精確調節。
電源特性：
- 內置多組超低噪聲線性穩壓器
- 高效開關電源設計
- 支持5V~15V寬電壓輸入
基準源性能：
- 內置TCXO（溫度補償晶體振蕩器）
- 在-20℃~+70℃范圍內保持±2ppm穩定度
- 支持軟件指令微調校準
- 外部參考輸入兼容±3V電子頻率控制信號
- 可接入5MHz~100MHz范圍內任意0.2MHz整數倍外部參考信號
控制接口：
▲ 標配USB接口（支持通用終端程序及專用GUI控制）
▲ 特殊接口支持：
- 10/100M以太網*
- TTL串行通信
▲ 專用USER端口支持： - 列表（LIST）模式頻率切換
- 掃描同步定時功能

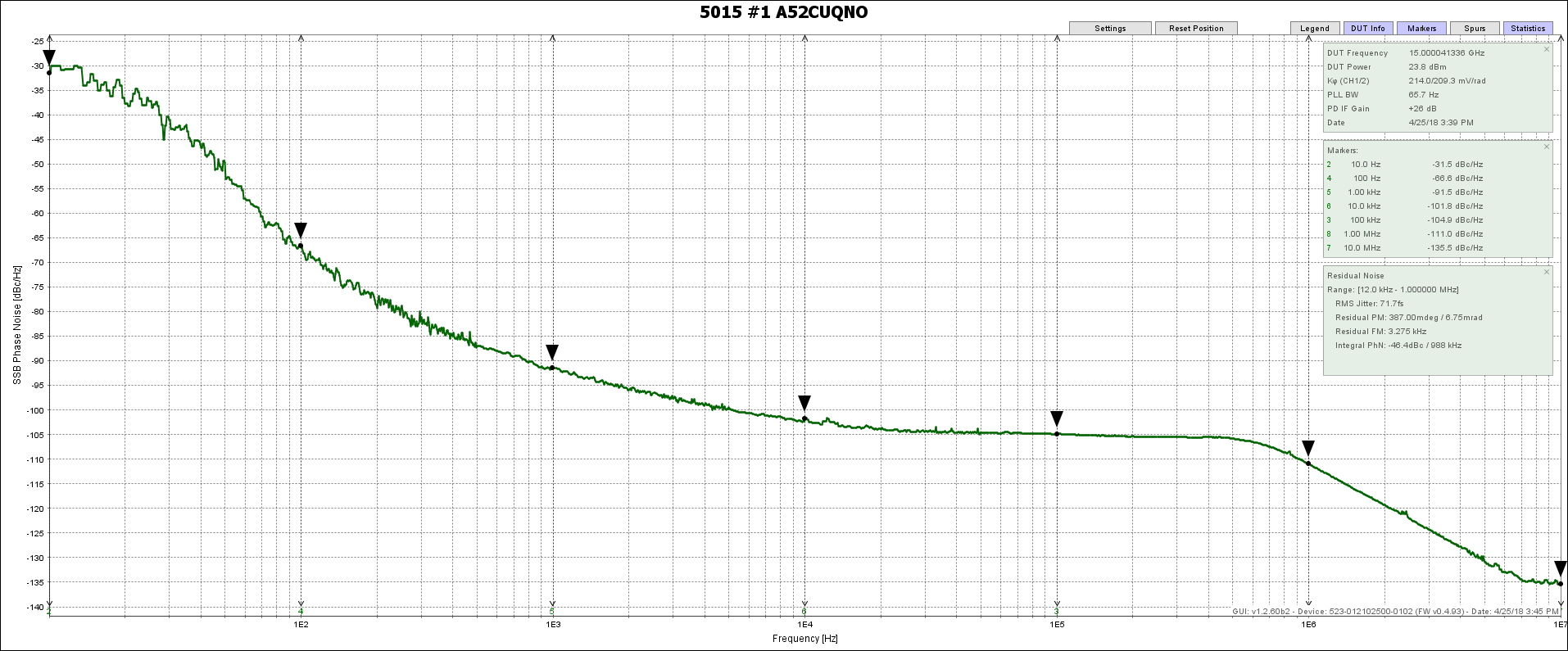

5015樣機相位噪聲測試圖（15GHz頻點）
（注：低頻偏移區相位噪聲指標可通過外接參考源進一步提升）
Valon 5015 最大輸出功率
任何射頻源的重要指標之一是 最大輸出功率。Valon 5015 在 100MHz 至 15GHz 的頻段內，典型輸出功率大于 +17dBm（50mW）。這種較高的功率對于許多系統應用非常有用，例如驅動 混頻器本振（LO） 和 功率放大器，而無需額外的驅動放大器。

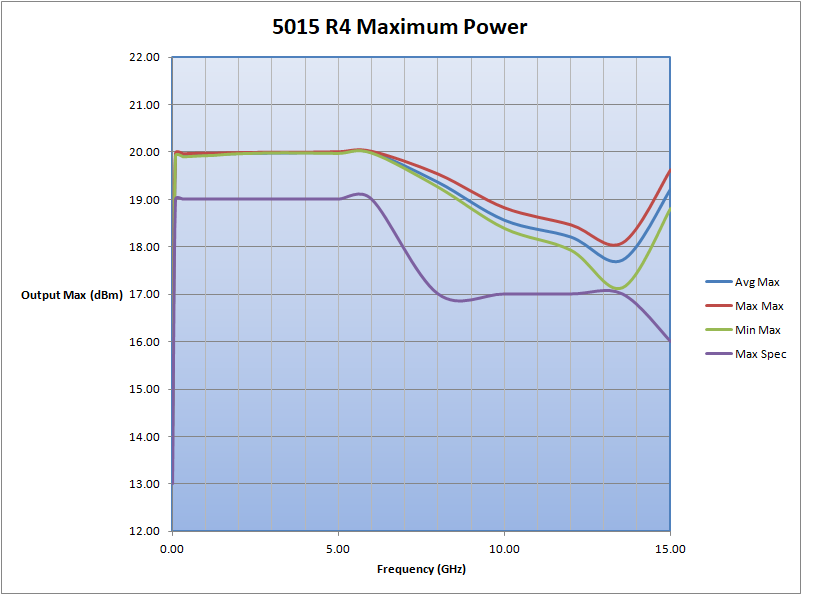

下圖展示了從大量 5015 頻率合成器樣本 中測得的 最大輸出功率。數據是在 將合成器設置為 +20dBm（即最大功率限制）時測得的：
Avg Max 曲線表示樣本批次中 最大輸出功率的平均值。
Max Max 曲線表示樣本批次中 記錄的最大輸出功率。
Min Max 曲線表示樣本批次中 記錄的最小輸出功率。
同時還展示了 當前已發布的最大功率規格。
