美國Valon Technology 32GHZ 頻率合成器模塊主要特征：

  • 18GHz 至 32GHz 頻率范圍（可調范圍為 16GHz 至 34GHz，功率略有降低）。
  • 超低相位噪聲，典型值為 -100dBc @ >10kHz 偏移（24GHz 時）。
  • 低雜散，高分辨率調諧精度。
  • 多種通信接口：USB、以太網、PoE 和 TTL 串行通信。
    可使用內置 Web 服務器 GUI（兼容任意 Web 瀏覽器）、5030 Windows 配置管理 GUI、5000term 文本終端程序或其他適用的終端程序。、
  • 校準、平衡的射頻功率輸出：>+16dBm，典型值 +18dBm，可調至 < -15dBm。
    內部功率伺服控制確保功率穩定性和精度。靈活的輸入電壓范圍：5V 至 15V。
    支持外部參考頻率：5MHz 至 100MHz。
  • EFC（電子頻率控制）可調內部參考頻率。
  • 高精度 2.92mm SMK 不銹鋼射頻輸出連接器，提供無諧振輸出。
    兼容 MIL-STD-348 SMA 和 3.5mm SMA 連接器。
  • 堅固耐用的設計，結合 Valon 經過驗證的設計與 100% 測試方法，確保高可靠性，適用于最苛刻的應用環境。
    適用于 LO（本振）、倍頻和時鐘應用中的關鍵頻率合成，廣泛應用于無線工程、點對點微波通信、電光學、分子光譜、粒子物理、量子計算和射電天文學等領域。
    在許多常見應用中，可經濟高效地替代實驗室儀器信號發生器。

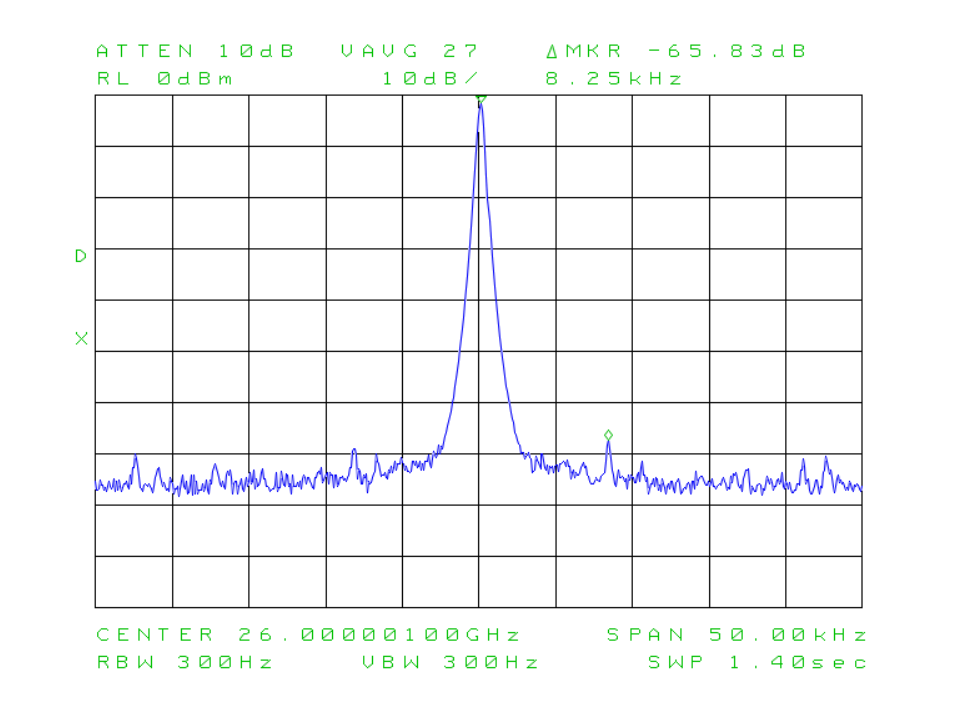

Valon 5030 頻率合成器采用多重鎖相環技術，在 18GHz 至 32GHz 頻率范圍內提供極低的相位噪聲。該多重環路技術不僅大幅降低了雜散信號（spurs），還提供了高分辨率的調諧精度。邊界雜散在大多數頻率下極低，如左側 26.000001GHz 信號的示意圖所示。

校準和平衡的輸出功率 在時間和溫度變化下依然保持精確穩定，調節范圍從至少 +15dBm 降至 -15dBm，步進精度達 0.01dB。

Valon 5030 采用多組超低噪聲內部穩壓器，由高效開關式預穩壓器驅動，使輸入電壓范圍廣泛，支持 5V 至 15V。

內部 TCXO 參考 在 -20?C 至 +70?C 溫度范圍內保持 ±2ppm 穩定性，并可通過軟件命令進行微調或校準。此外，外部參考輸入可接受 ±3V 電子頻率控制（EFC）。除了內部 TCXO 參考，5030 還支持 5MHz 至 100MHz 之間的外部參考輸入，前提是其頻率是 0.2MHz 的整數倍。

Valon 5030 可通過 USB 端口 使用任意終端程序或?qū)賵D形用戶界面（GUI）進行控制。此外，它還提供專門的接口端口，支持多種通信協議，包括 10/100 以太網 和 TTL 串行通信。

此外，5030 還配備了專用的 USER 端口，用于 LIST 模式頻率選擇 以及 掃描模式的定時和同步，滿足復雜的應用需求。

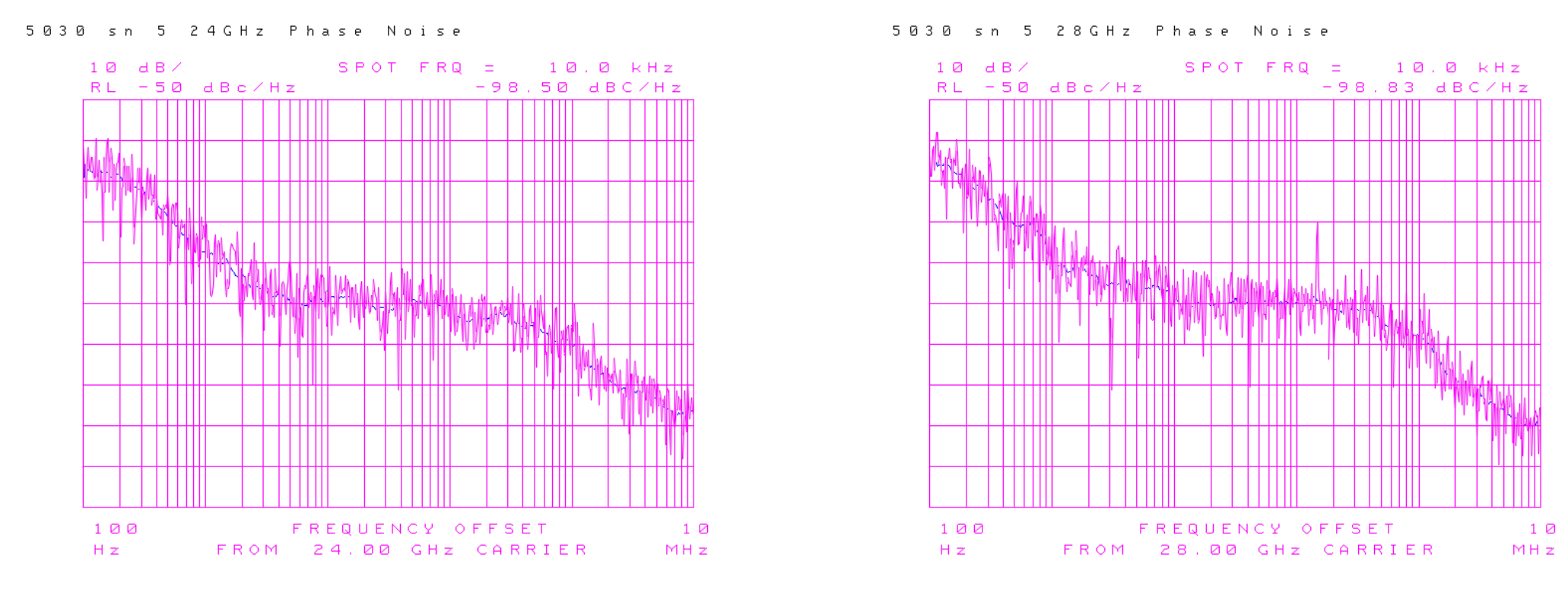

Valon? 32GHZ 5030相位噪聲：

信號源的關鍵指標之一是其 信號純度。Valon 頻率合成器經過精心設計，確保在 18GHz 至 32GHz 頻段內始終保持超低相位噪聲，提供卓越的信號質量，以滿足高性能應用需求。

上述圖表展示了 24GHz 和 28GHz 頻率下的典型信號相位噪聲性能。優異的相位噪聲表現確保 Valon 5030 在 本地振蕩器（LO） 和 頻率倍頻器 應用中能夠提供穩定可靠的性能。

5030 最大輸出功率

RF 信號源的一個重要指標是其 最大輸出功率。Valon 5030 在 18GHz 至 30GHz 頻段 內通常提供 超過 +17dBm（50mW） 的輸出功率。

這一較高的功率水平使其能夠直接驅動 混頻器本振（LO） 和 功率放大器，減少對額外驅動放大器的需求，從而簡化系統設計并提高整體效率。

最大輸出功率測量

下方曲線圖展示了從大量 5030 頻率合成器樣本 中測得的 最大輸出功率。

該數據是在 將合成器設置至最大功率限制 下測得的：

  • “Typical” 曲線 表示樣本批次中 最大輸出功率的平均值。

  • 另一條曲線代表 當前已發布的最大功率規格，用于對比實際測量數據。

這些測量數據進一步驗證了 Valon 5030 在 18GHz 至 30GHz 頻率范圍內始終提供穩定且高功率輸出的能力。

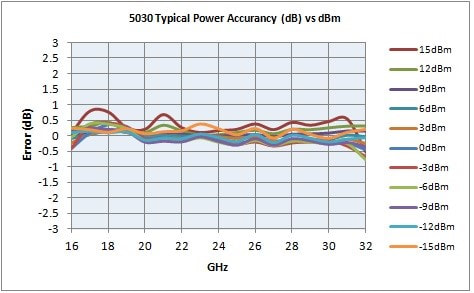

5030 典型功率精度（dB） vs 輸出功率（dBm）

Valon 5030 采用 高精度線性 dB 射頻檢測器，確保 絕對功率水平的卓越精度和穩定性。

下方曲線圖展示了在 -15dBm 至 +15dBm 輸出范圍內，以 3dB 步進 測得的功率偏差。

  • 典型情況下，所設定的功率值的精度偏差通常 小于 ±1dB，保證了高精度的輸出控制，適用于對功率要求嚴格的應用場景。

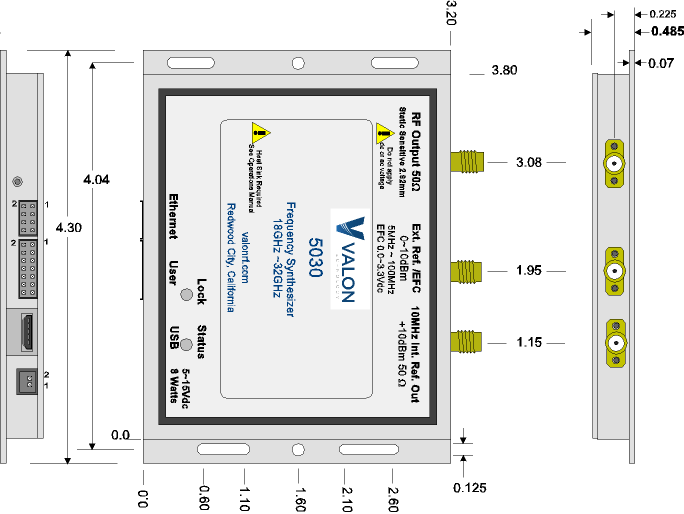

機械設計與供電

Valon 5030 采用 CNC 精密加工外殼，提供卓越的 EMC/EMI 保護，確保在復雜電磁環境中仍能穩定運行。

供電要求

  • 輸入電壓范圍：5V ~ 15V

  • 功耗：約 5 瓦

  • 配件：附帶 20 英寸 DC 電源線

以太網連接

  • 以太網適配器 和 PoE 12V 注入器 需單獨購買。

  • 以太網接口 可連接到 5030 內置 Web 服務器 GUI，支持遠程控制和配置。
