Valon 5015型-15GHz頻率合成器模塊
低成本的精度和多功能性。

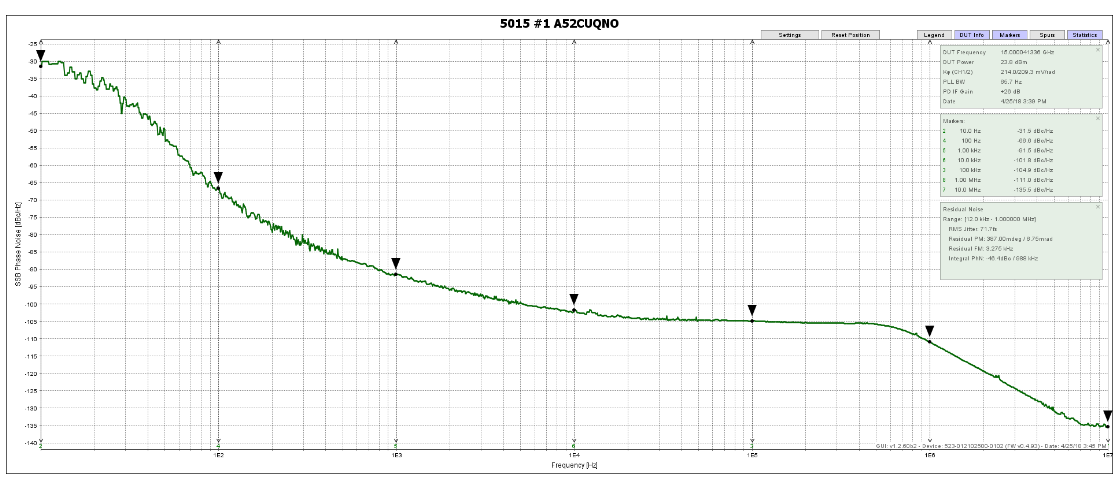

- 10MHz至15GHz，相位噪聲極低-104dBc/Hz-10GHz時偏移10kHz。
- 減少雜散，高分辨率調諧精度。
- 多功能通信接口：USB、以太網*、PoE*和TTL串行。
- 校準輸出功率高達+17dBm。
- 靈活的輸入電壓范圍為5至15伏。
- 外部參考頻率從5MHz到>100MHz。
- EFC——內部參考的電子頻率控制。
- 堅固的設計加上Valon經過驗證的設計和測試方法，確保了最苛刻應用的高可靠性。
- 適用于關鍵頻率合成和時鐘應用。
- 適用于無線工程、點對點微波通信、電光、分子光譜學、粒子物理學、量子計算和射電天文學。
- 在許多常見應用中，可以經濟地取代實驗室儀器信號發生器。
包括20英寸直流電源線。
Valon 5015頻率合成器使用多個鎖相環，在10MHz至15GHz范圍內提供極低的相位噪聲。多環技術還大大減少了雜散，同時提供了高分辨率的調諧精度。校準輸出功率可以從+13dBm精確設置為-30dBm，步長為0.1dB。
5015集成了許多由高效開關電源驅動的超低噪聲內部穩壓器，允許輸入電壓范圍為5伏~15伏。
內部TCXO在-20°C至+70°C的溫度范圍內提供±2ppm的穩定性。該內部參考也可以使用軟件命令進行修剪或校準。此外，外部參考輸入可以接受±3V的電子頻率控制。除了內部TCXO參考外，還可以應用5MHz至100MHz的0.2MHz倍數的任何外部參考。
5015可以使用任何終端程序或我們的圖形用戶界面通過提供的USB端口進行控制。特殊的接口端口允許多種其他通信協議，包括以太網10/100*和串行TTL。一個特殊的用戶端口也可用于LIST模式頻率選擇以及定時和同步掃描模式。
任何射頻源的一個重要規格是最大輸出功率。Valon 5015在100MHz至15GHz的頻率范圍內通常提供大于+17dBm（50mW）的功率。這種更高的功率在許多系統應用中是有用的，例如驅動混頻器LO和功率放大器，而不需要額外的驅動器放大器。

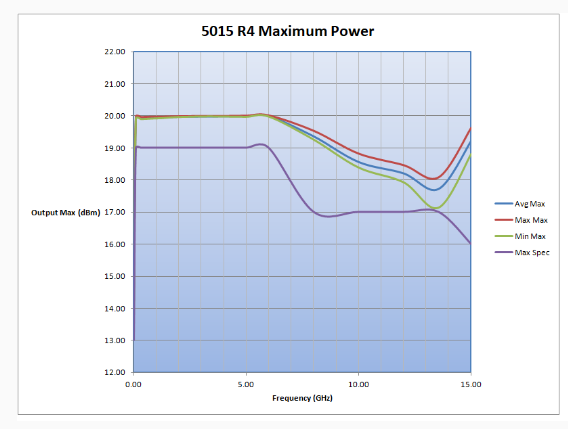

這里顯示的圖是從5015個合成器的大樣本中獲得的最大輸出功率。通過將合成器設置為+20dBm（最大功率限制）來獲取數據。標記為Avg Max的跡線是樣品批次的最大功率的平均值。Max Max是樣品批次記錄的最大功率。Trace Min-Max是樣品批次記錄的最小功率。還繪制了當前發布的最大功率規范。
