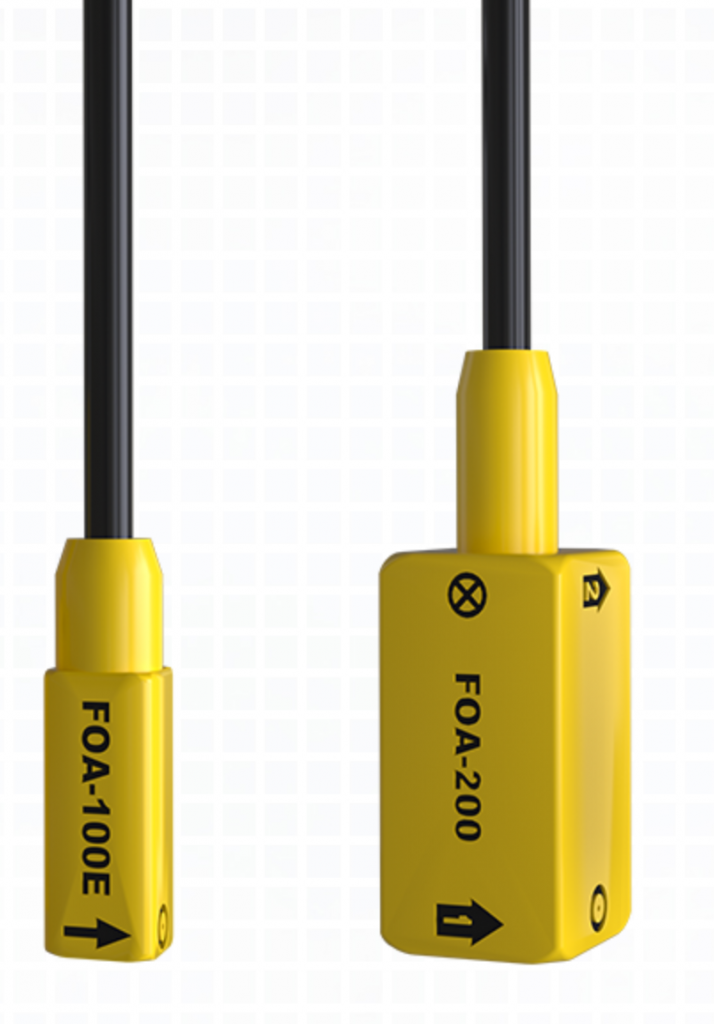

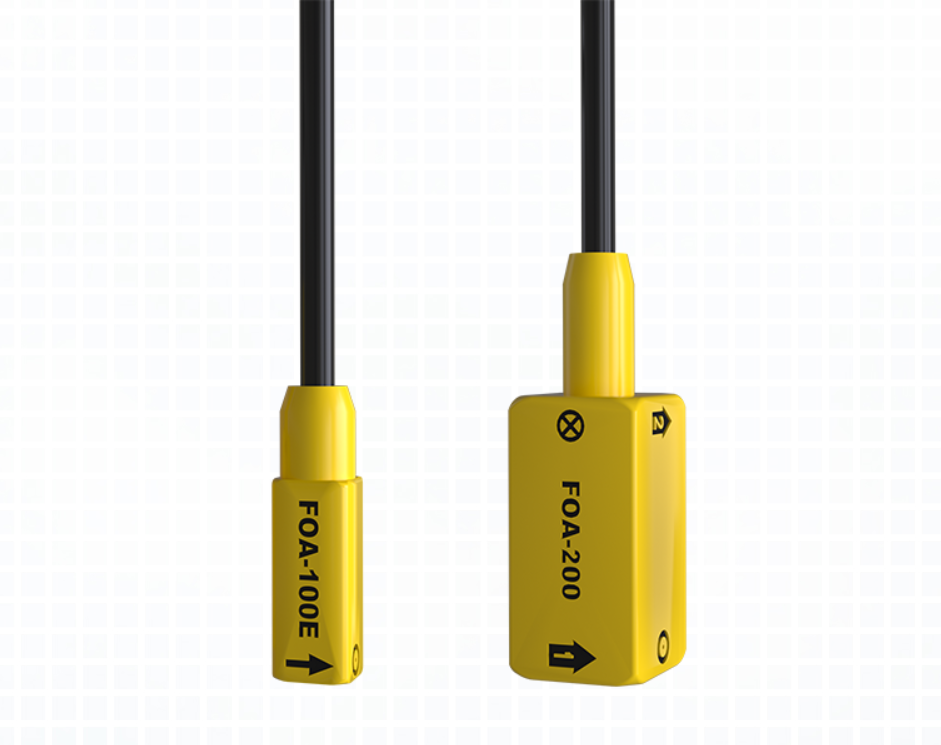

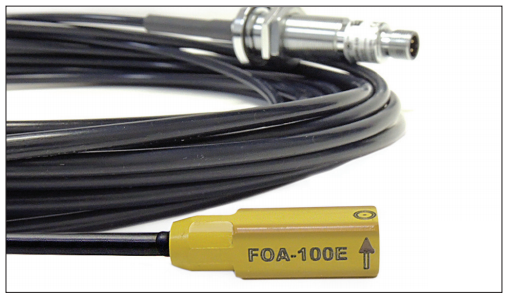

FOA-100E 光纖加速度計

一般規格
操作
– 靈敏度 100 mV/g ±5
– 測量范圍 0 至 40 g 峰值
– 帶寬 10 至 1000 Hz（-3 dB）
– 電壓輸出 6 伏直流 ±5% 偏置，±4 伏交流
– 靈敏度與溫度的偏差
A 級最大 ±10 105°C [221°F] 時
F 級最大 ±10% @ 155°C [311°F 攝氏 155 度 [華氏 311 度］
– 最大沖擊加速度 1000 g 半正弦，持續時間 1 ms
– 共振頻率 ? 2 kHz
– 橫向靈敏度 < 5%（相對于敏感軸
– 殘余噪聲 典型值 8 mVRMS，最大值 27 mVRMS
電源要求
– 電壓 24 伏直流 ±20
– 最大消耗 40 mA
連接
– 連接器類型 4 針 M12 公頭
– 最大電纜長度 350 米 [1150 英尺］
環境
– 溫度范圍
工作溫度
傳感器頭（A 級）-40 至 105°C [-40 至 221°F］
傳感器頭（F 級）-40 至 155°C [-40 至 311°F］
0 至 70°C [32 至 158°F] 空調
非破壞性
-50至200°C [-58至392°F] 傳感器頭
存儲 -4 至 185°F [-20 至 85°C］
– 濕度 高達 95% 無冷凝
– 電氣絕緣（傳感器頭與調節器）
在 25°C [77°F] 和 25% 濕度條件下 高達 3 kV/mm
– 電場和磁場 無影響（僅機頭）
物理特性
– 傳感器頭 非導電材料
– 整體電纜
材料 光纖/PTFE 護套
長度 10 米 [33 英尺］
最小彎曲半徑 80 毫米 [3.15 英寸］
– 調節器主體 鍍鎳黃銅

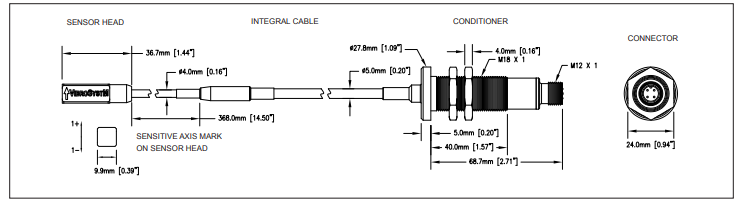

示意圖

產品編號
VSM-FOA100E-10A FOA-100E 光纖加速度計（帶 10m 集成光纜和信號調節器）（A 級 105°C）
VSM-FOA100E-10F FOA-100E 光纖加速度計（帶 10 米集成光纜和信號調節器）（F 級 155°C）
