PCS™-302 電容式接近傳感器

一般規格
操作
– 測量類型 非接觸式接近，電容技術
– 測量范圍 0.3 至 2.3 mm [11.8 至 90.6mils］
– 輸出 4 至 20 mA
– 靈敏度 8 mA/mm [0.2 mA/mils］
– 精度 ±1.25% FSR（按滿量程計算）
– 重復性 ±0.5% FSR（按滿量程計算）
– 殘余噪聲 ±50μm（中量程時）
– 帶寬 0 至 1000 Hz (-3dB)
– 電流輸出時最大負載 500 Ω
– 溫度漂移 < 350 ppm/°C（中量程時）
– 內置短路保護
電源要求
– 電壓 24 伏直流 ± 15%
– 最大消耗 60 mA
– 電壓反向保護 內置
– 預熱時間 5 分鐘
連接方式
– 連接器類型 5 位 M12 公頭
– 最大電纜長度 300 米 [984 英尺］
環境
– 溫度范圍
工作溫度 0 至 60°C [32 至 140°F］
存儲 -25 至 70°C [-13 至 158°F］
– 濕度 最高 95%，無冷凝
物理特性
– 傳感器主體 鍍鎳黃銅
– 傳感面 玻璃強化層壓板

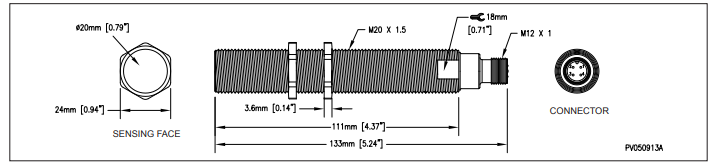

示意圖
