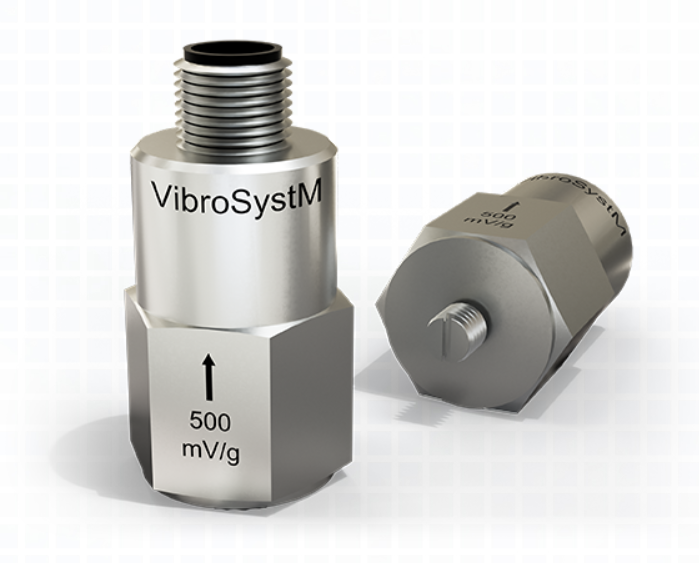

VSM797S ™ 低頻壓電加速度計

一般規格
工作溫度（24°C [75°F] 下）
– 靈敏度 500 mV/g ± 5%
– 測量范圍 10 g 峰值
– 振幅非線性 1%
– 帶寬 0.4 至 1600 赫茲（± 10）
0.2 至 3700 赫茲（± 3 dB）
– 共振頻率 16 KHz 標稱
– 橫向靈敏度（20 赫茲，5 克）< 5
– 靈敏度與溫度的偏差 – 10% @ – 55 °C [- 67 °F］
– 3% @ 0 °C [32 °F] 時
5 % @ 90 °C [194 °F] 時
– 殘余噪聲 25 μg RMS
– 輸出阻抗 50 Ω 標稱值
– 偏置輸出電壓 9 至 12 伏直流
– 接地 外殼隔離，內部屏蔽
– 隔離（外殼至屏蔽） 最小 100 MΩ
電源要求
– 電源 恒流源供電（ICP? 傳輸模式）
電壓 22 至 28 伏直流
恒定電流 2 至 10 mA 直流
– 反極性保護 內置
連接
– 連接器類型 4 針 M12 公頭
– 最大電纜長度 300 m [984 ft]（最高 1000 Hz）
環境溫度
– 溫度范圍 -55 °C 至 90 °C [-67 °F 至 194 °F］
– 加速度極限 500 g 峰值
– 沖擊極限峰值 5000 g
物理特性
– 探頭主體 316L 不銹鋼
– 重量 95 克 [3.4 盎司］
– 安裝 螺紋安裝孔（提供 M6x1 適配器）
– 安裝扭矩 2.4 牛米 [21 磅英寸］

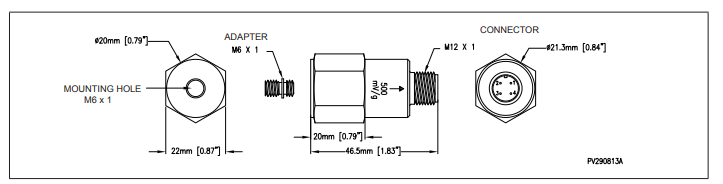

示意圖

產品編號

VSM-797S? ?VSM797S 壓電加速度計（500 mV/g）
