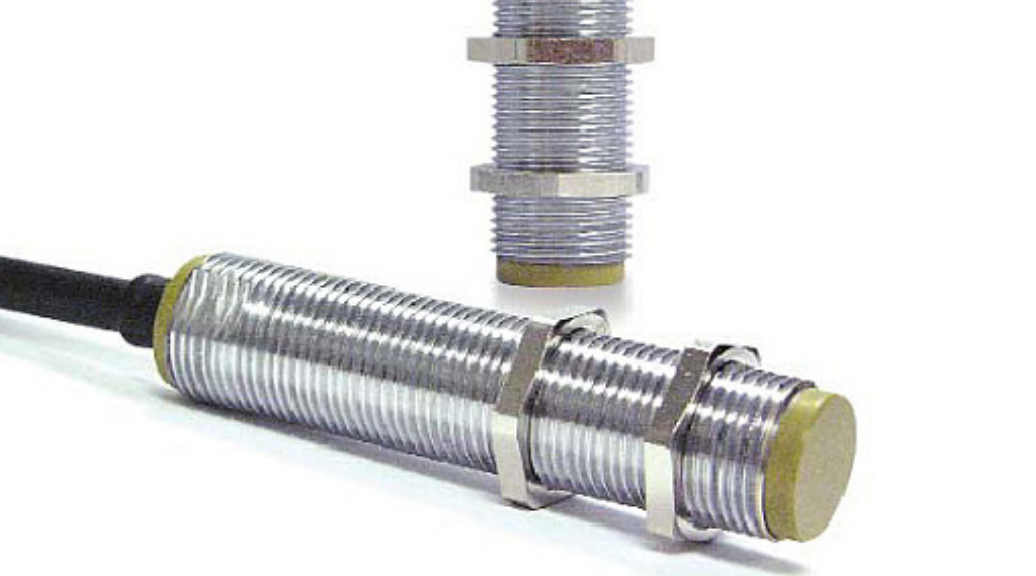

PES-305

Sealed Eddy Current Proximity Sensor

密封渦流接近傳感器

PES渦流接近探頭設計用于相對振動、位移和軸向定位的非接觸測量。該探頭配有內置調節電路，并受到保護，可在油中完全運行。由于它不需要現場探頭驅動器，它可以直接連接到處理儀器。

規格參數：

操作條件
? 測量類型 非接觸近場，渦流
? 測量范圍* 0 到 5 毫米 [0 到 197 毫米]
? 輸出* 6.67 到 20 毫安
1.67 到 10 伏特
? 靈敏度* 2.67 毫安/毫米 [67.7 微安/毫]
1.67 伏特/毫米 [42.3 毫伏/毫]
? 精度 根據校正系數
? 重復性 ± 5%
? 帶寬 直流到1000赫茲（-3dB）
? 電流輸出負載 500 Ω 最大
? 電壓輸出負載 10 kΩ 最小
? 溫度漂移 < 10%
? 短路保護 內置
? 認證 GOST俄羅斯 – 測量儀器模式認可證書
電源要求
? 電壓 15 到 30 V直流
? 消耗 30 毫安 最大
? 電壓反向保護 內置
? 預熱時間 5 分鐘
連接
? 一體電纜 4芯 x 0.34 mm2 [22 AWG]，帶屏蔽
外護套材料 PUR（聚氨酯）
外護套直徑 5.9 毫米 [0.232 英寸]
長度 30 米 [98.4 英尺]
最小彎曲半徑 60 毫米 [2.36 英寸]
*目標材料：FE360鋼
? 最大電纜長度（一體 + 延長）
對于電流輸出 300 米 [984 英尺]
對于電壓輸出 100 米 [328 英尺]
環境
? 溫度范圍
工作 0 到 70 °C [32 到 158 °F]
存儲 -25 到 70 °C [-13 到 158 °F]
? 最大浸入壓力 10 巴 [150 PSI]
? 保護等級 IP69
物理特性
? 傳感器機身 鍍鉻黃銅
? 接觸面 聚酰胺酰亞胺

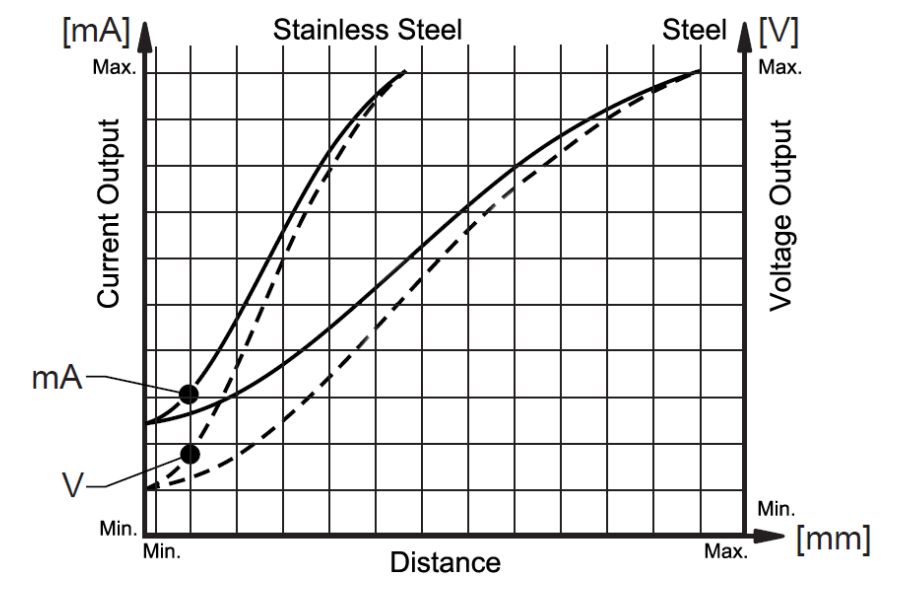

典型響應比較（鋼 vs. 不銹鋼）

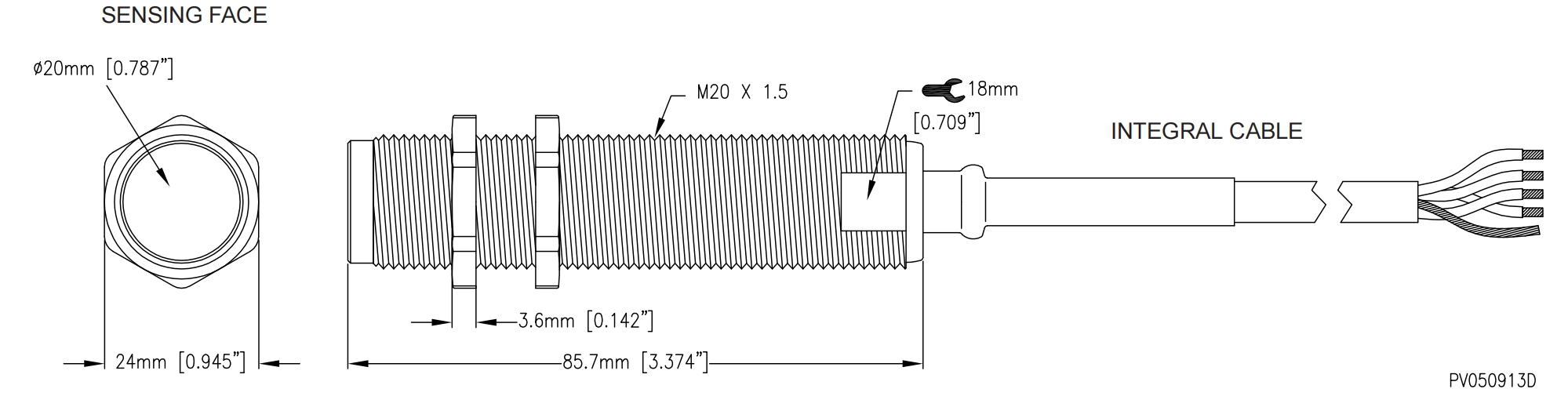

尺寸：
