DCS™-400/ SBV™-202P

Stator Bar Vibration Capacitive Sensor

定子線棒振動電容式傳感器

電容式定子條振動測量鏈

SBV定子條振動電容傳感器專為測量定子繞組振動而設計，采用非接觸式測量技術。該傳感器具有抗強磁場干擾能力，能夠可靠準確地提供關于條桿振動和位移的信息。

規格參數：

傳感器（完整特性見以下頁面）
操作
? 測量類型 非接觸近場，電容技術
連接
? 一體電纜
DCS-400 同軸
SBV-202P 三軸
? 一體電纜連接器
DCS-400 男，鍍鎳SMA
SBV-202P 男，鍍金SMA和接地端子
環境
? 溫度范圍
工作 0 到 125 °C [32 到 257 °F]
? 抗磁場干擾 高達2特斯拉（50或60赫茲）
? 粉塵和油污染 薄膜無影響
? 濕度 高達95%，無冷凝
物理特性
? 傳感器材料 非導電和半導電材料
? 一體電纜材料 FEP護套 / PTFE絕緣
延長電纜
連接
? 電纜類型 三軸
? 絕對最小長度 名義值減0.5米 [19.7英寸]
? 連接器
傳感器側 雌性，鍍金SMA和接地端子
調節器側 男性，鍍金SMA和接地端子
? 最小彎曲半徑 10厘米 [4英寸]
環境
? 溫度范圍 0 到 75 °C [32 到 167 °F]
物理特性
? 電纜材料 PVC護套 / PE絕緣
LIN™-300 調節器
電源要求
? 電壓 24 V直流 ±15%
? 消耗 120毫安最大
? 保護 自動復位保險絲
? 預熱時間 30分鐘
連接
? 電源 / 輸出 5針M12公頭
? 傳感器輸入 雌性，鍍金SMA和接地端子

環境
? 溫度范圍
工作 0 到 55°C [32 到 131°F]
存儲（測量鏈） -25 到 70°C [-13 到 158°F]
物理特性
? 機身 鍍鎳鋁
? 安裝 4個#6（M3.5）螺絲孔
? SMA連接器最大扭矩 1.1 Nm [10 英寸-磅]
? 狀態指示 雙色LED

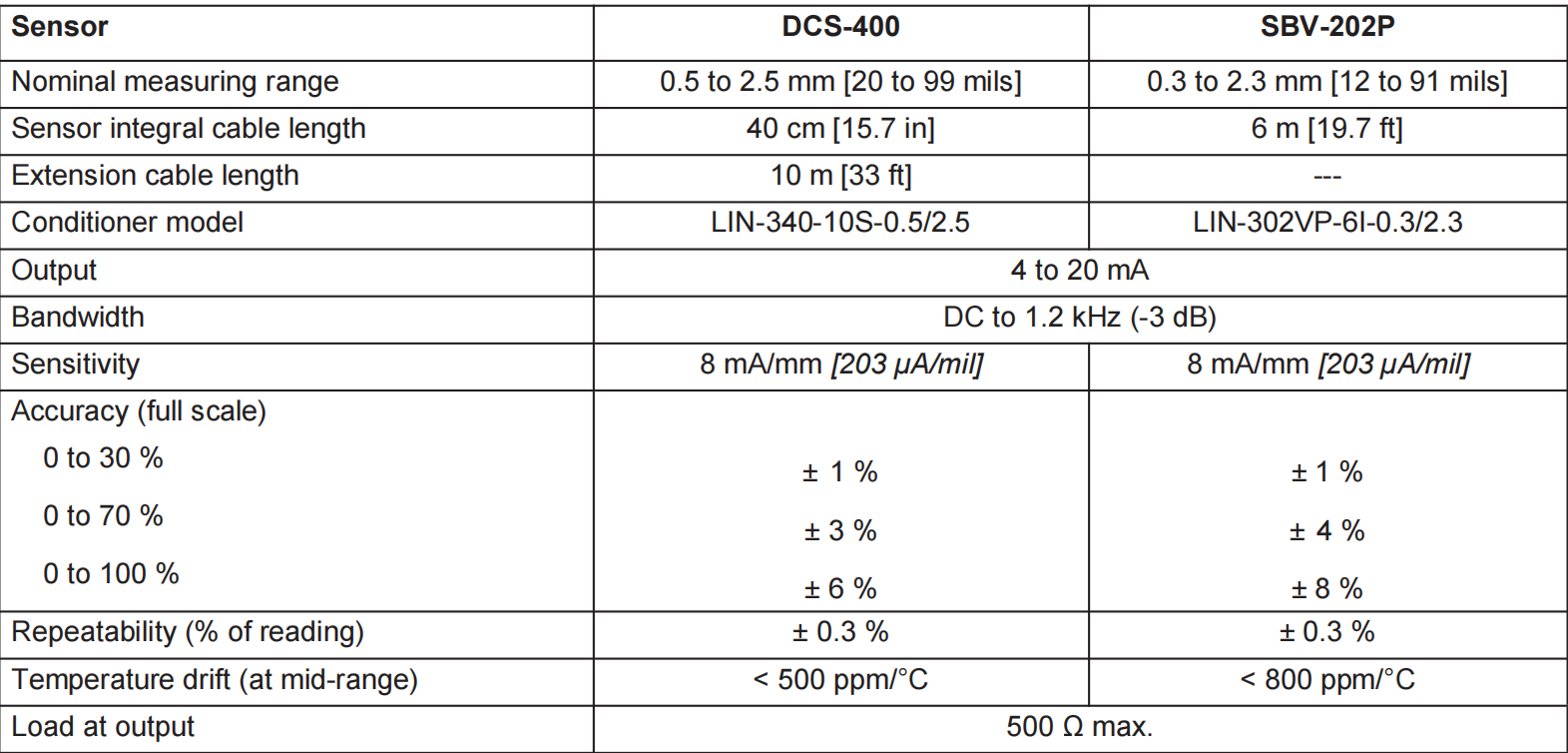

DCS-400和SBV-202P測量鏈的規格如下：

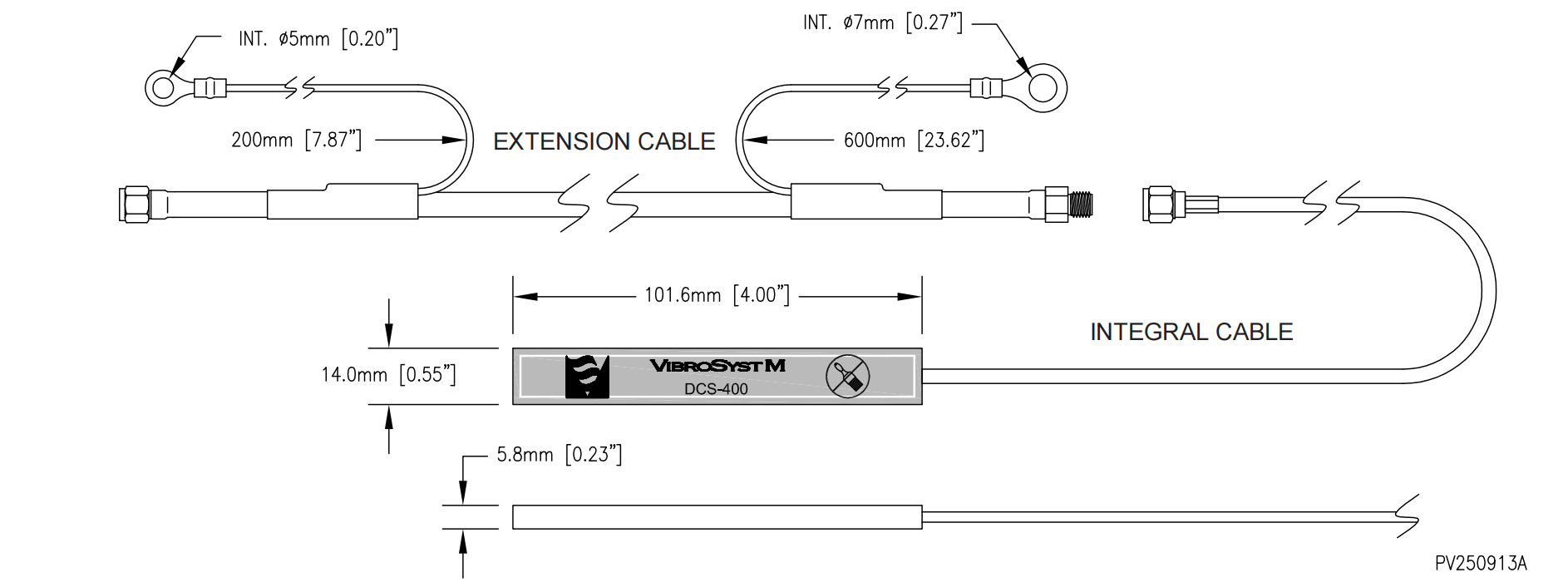

DCS-400 –?尺寸

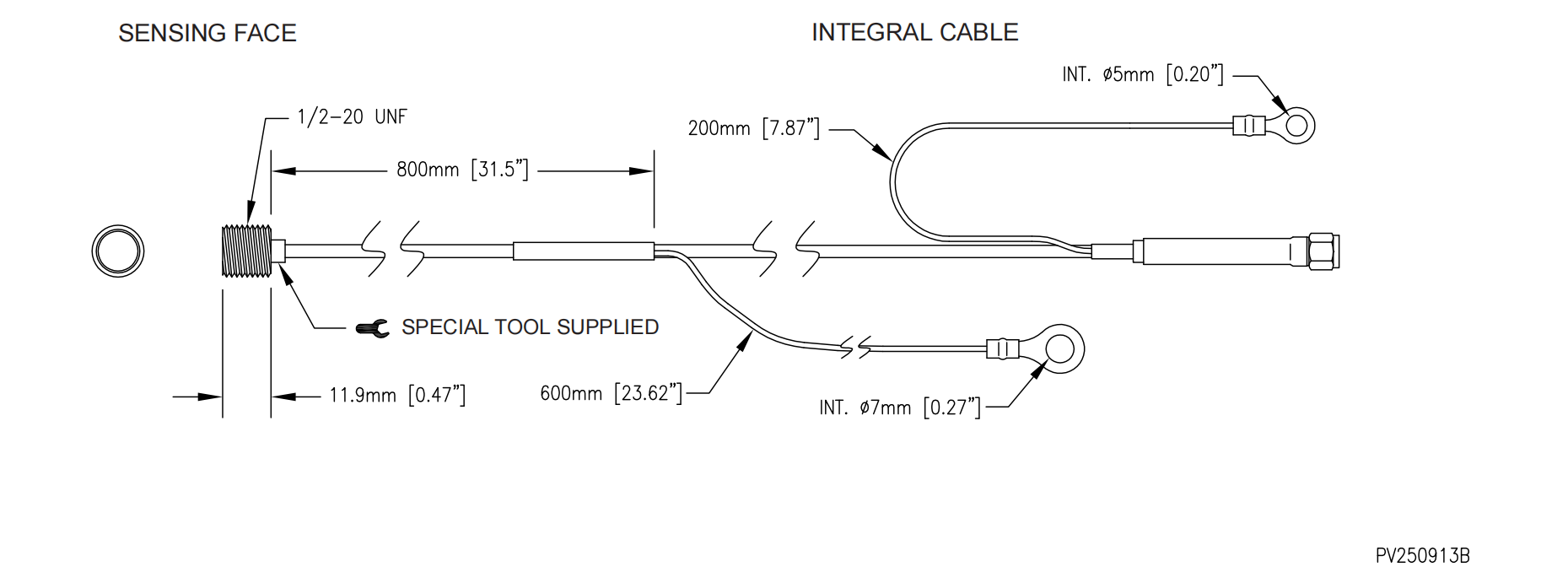

SBV-202P –?尺寸：

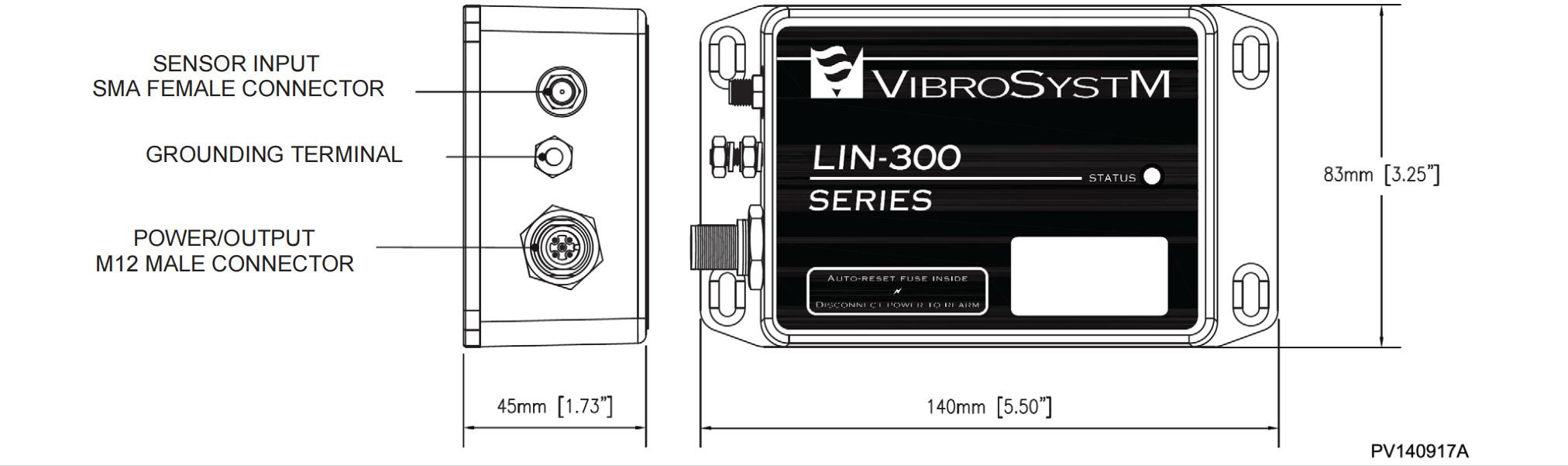

LIN-300 CONDITIONER尺寸

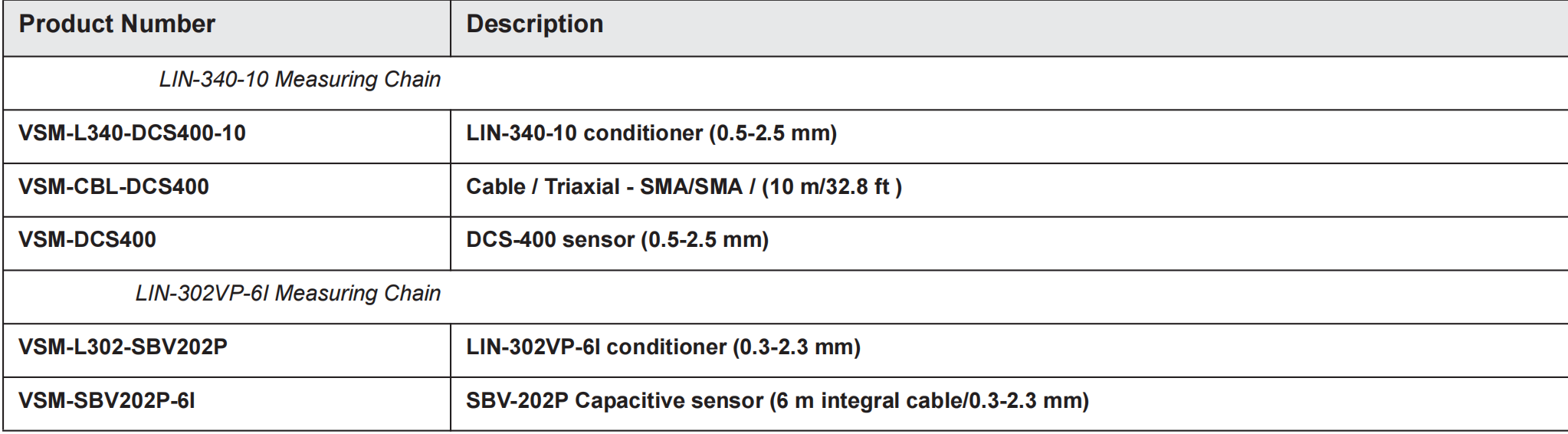

產品信息：
