Air Gap monitoring (Rotor/Stator) VM™ Air Gap

VM™ AIR GAP

氣隙監控(轉子/定子)

VM空氣間隙非接觸式電容傳感器

VM系列傳感器是測量轉子和定子之間距離的非接觸式電容傳感器。它們專門設計用于提供關于機器氣隙的可靠和持續的信息。

一般規格

傳感器

操作

• 測量類型：非接觸式接近測量，電容技術

連接

• 內置電纜：同軸電纜或三軸電纜
• 連接器：
  • 同軸內置電纜：鍍金SMA公頭
  • 三軸內置電纜：鍍金SMA公頭及接地端子

環境

• 溫度范圍：0到125°C [32到257°F]
• 磁場抗擾度：可達2特斯拉（50或60 Hz）
• 灰塵和油污：薄膜無影響
• 濕度：高達95%，無冷凝

物理特性

• 傳感器材料：非導電和半導電材料
• 內置電纜材料：FEP外套 / 特氟龍?絕緣

延長電纜

連接

• 電纜類型：三軸電纜
• 絕對最小長度：
  • H型電纜（20米）標稱值減1米 [39.4英寸]
  • 其他電纜標稱值減0.5米 [19.7英寸]
• 連接器：
  • 傳感器端：鍍金SMA母頭及接地端子
  • 調節器端：鍍金SMA公頭及接地端子
• 最小彎曲半徑：10厘米 [4英寸]

環境

• 溫度范圍：
  • S型電纜：0到75°C [32到167°F]
  • H型電纜：0到125°C [32到257°F]

物理特性

• 電纜材料：
  • S型電纜：PVC外套 / PE絕緣
  • H型電纜：FEP外套 / FEP絕緣

LIN™-300 調節器

電源要求

• 電壓：24 Vdc ±15%
• 功耗：最大100 mA
• 保護：自動復位保險絲
• 預熱時間：30分鐘

連接

• 電源/輸出：5針 M12 公頭
• 傳感器輸入：鍍金SMA母頭及接地端子

環境

• 溫度范圍：
  • 工作溫度：0到55°C [32到131°F]
  • 存儲溫度（測量鏈）：-25到70°C [-13到158°F]

物理特性

• 機身：鍍鎳鋁
• 安裝：4個#6 (M3.5) 螺釘插槽
• SMA最大扭矩：1.1 Nm [10 in-lb]
• 狀態指示器：雙色LED

測量鏈技術規格

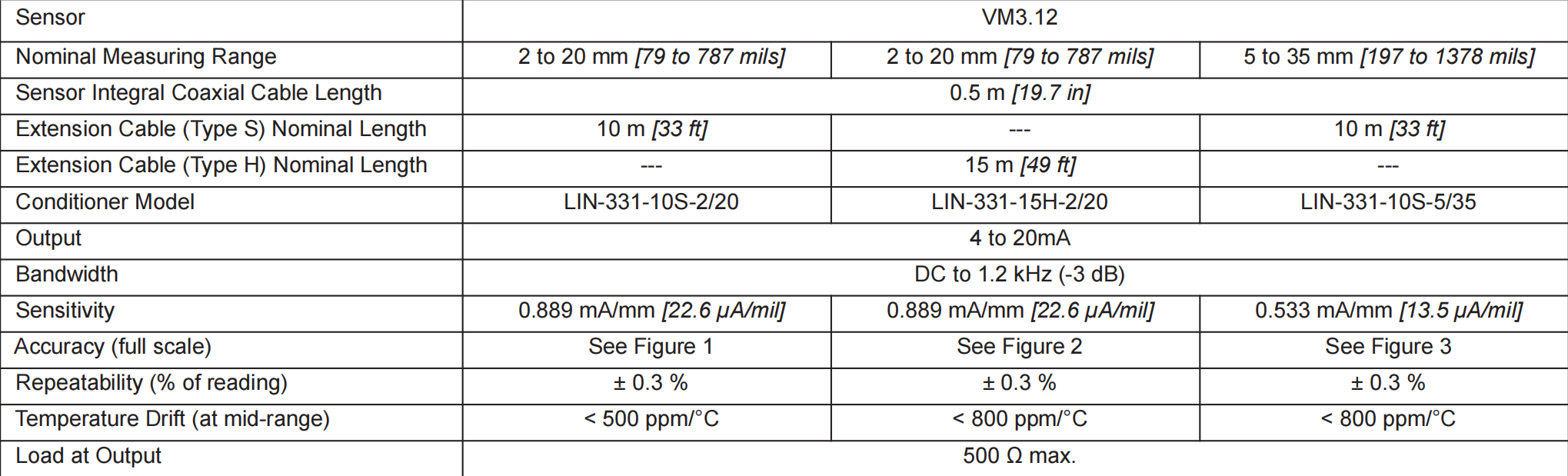

VM3.12 Air Gap Measuring Chains- VM3.12 空隙測量鏈

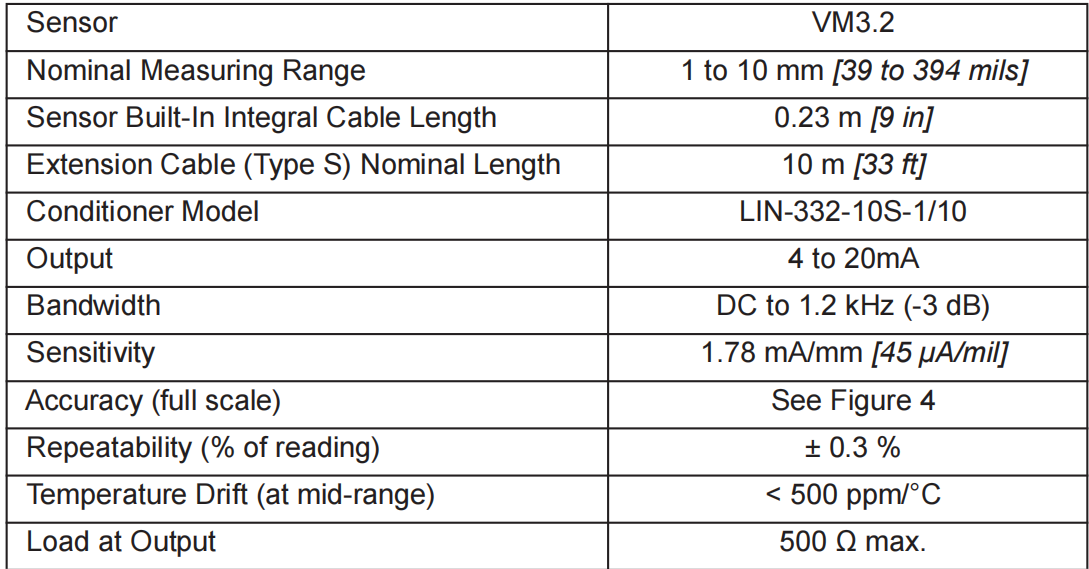

VM3.2 Air Gap Measuring Chain -VM3.2空隙測量鏈

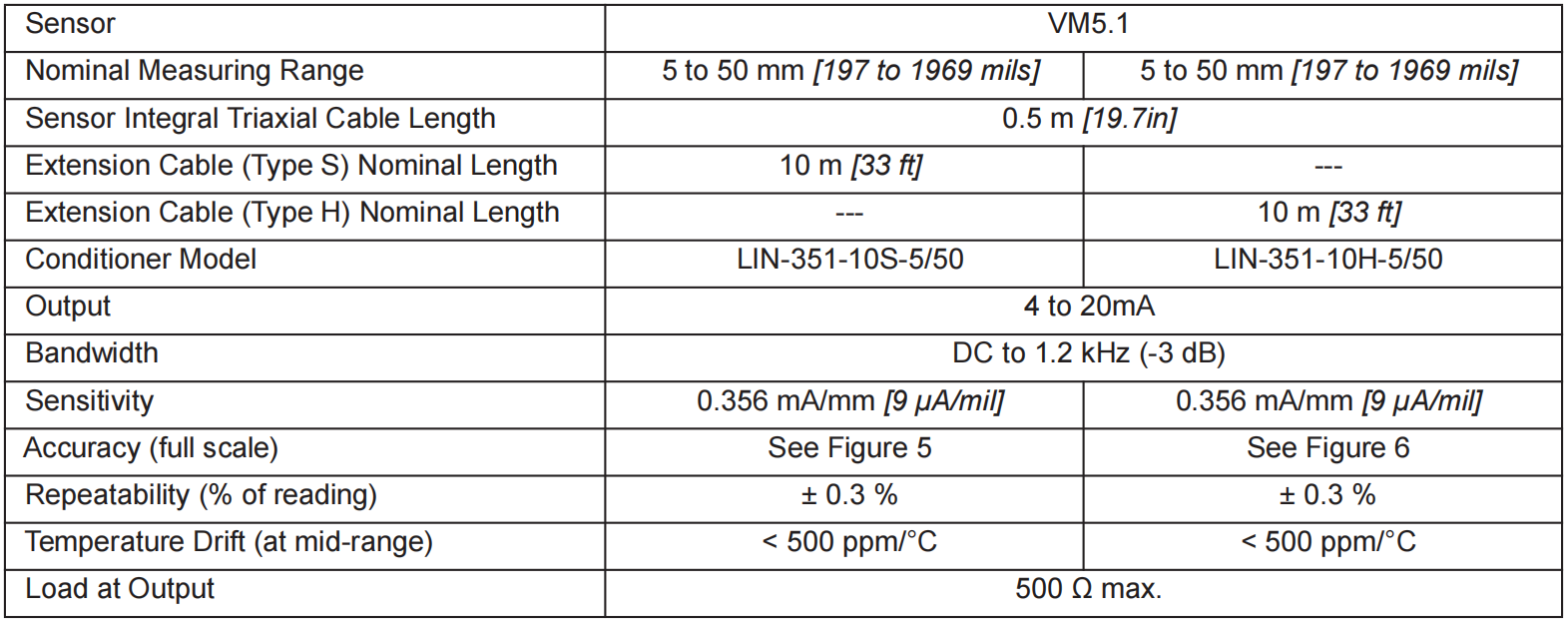

VM5.1 Air Gap Measuring Chains (5 to 50mm)? VM5.1空隙測量鏈

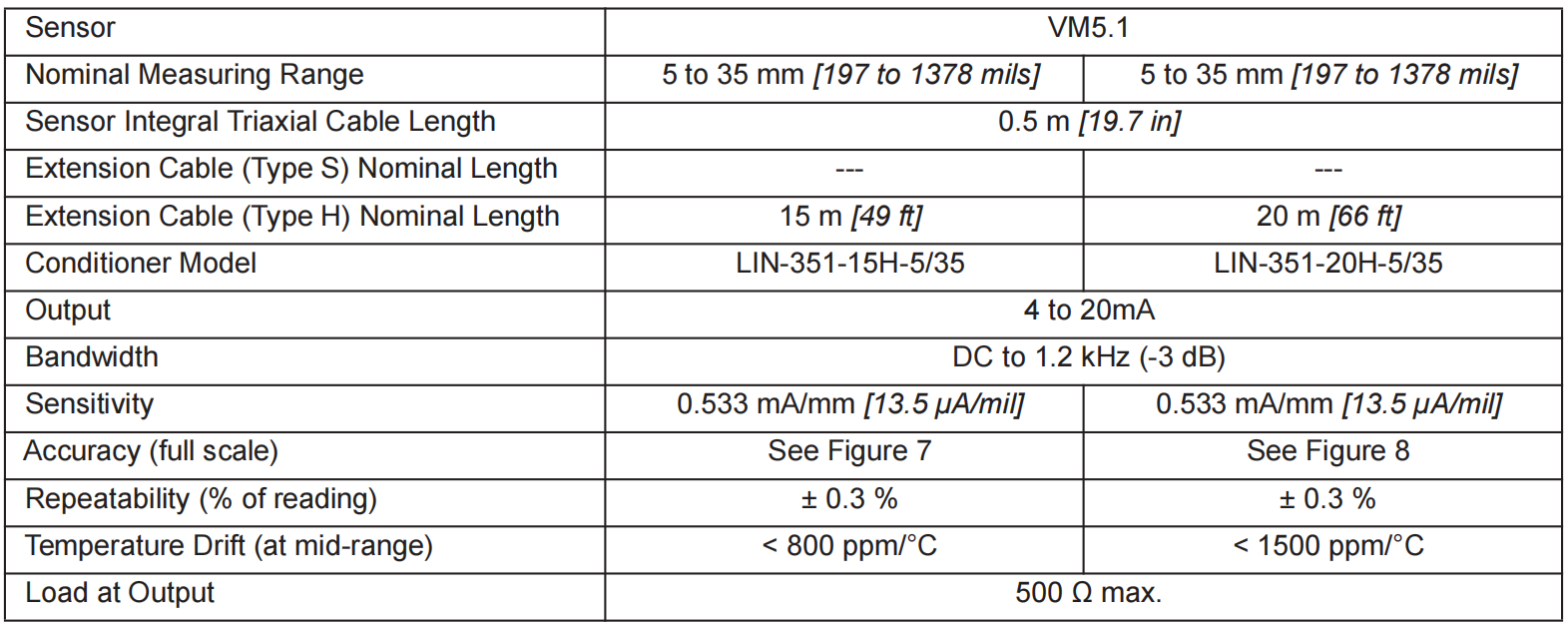

VM5.1 Air Gap Measuring Chains (5 to 35 mm)? -VM5.1 空隙測量鏈

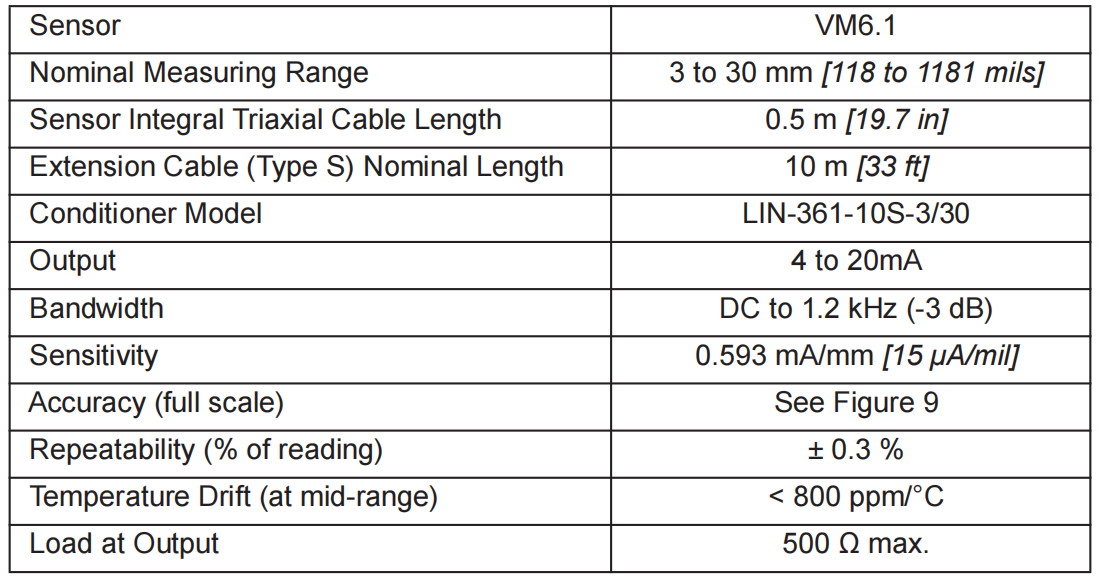

VM6.1 Air Gap Measuring Chain? -VM6.1 空隙測量鏈
