Borofloat 33 玻璃晶圓
Borofloat 33 玻璃晶圓廣泛應用于微光學、傳感器、微光刻、半導體工程、照明、醫療技術等領域，具有出色的性能。它采用最新技術制造，具有清晰、無色、高質量鏡面表面和優異的光學質量。其厚度均勻，內部應力低，且耐熱沖擊。
WaferPro?為半導體行業提供多種高純度 Borofloat 33 玻璃晶圓，因其化學惰性且表面密度變化極低而備受青睞。
我們還通過獨家工廠為微電子行業提供 Borofloat 33 玻璃晶圓。作為高純度 Borofloat 33 玻璃晶圓的領先供應商，我們憑借廣泛的產品線能夠滿足客戶的任何需求。我們始終按時交付高純度 Borofloat 33 玻璃晶圓，并保持一致的品質。
Borofloat 33 玻璃晶圓的類型
WaferPro 的 Borofloat 33 玻璃晶圓采用精心調整的配方制成，具有適當?shù)膹?qiáng)度、硬度和耐磨性。Borofloat 具有優異的熱氧化和氧化穩定性，因此非常適合大多數應用。
- 標準 Borofloat 玻璃晶圓
適用于通用應用的標準厚度。 - 超薄 Borofloat 玻璃晶圓
比標準晶圓更薄，適用于需要更輕重量或更薄輪廓的應用。 - 超厚 Borofloat 玻璃晶圓
比標準晶圓更厚，適用于需要更高強度和耐久性的應用。 - 定制形狀 Borofloat 玻璃晶圓
可根據特殊應用需求制成標準圓形以外的獨特形狀。
硼硅玻璃 33 (Borofloat 33) 晶圓的主要應用
以下是硼硅玻璃 33 晶圓的一些關鍵應用領域：
🔹 MEMS
硼硅玻璃晶圓用作制造MEMS（微機電系統）傳感器、執行器和微流控設備的基板。
🔹 光學
硼硅玻璃優良的光學特性適用于制造精密光學元件，如平板、窗口、棱鏡和濾光片。
🔹 半導體加工
硼硅玻璃是常見的晶圓載體材料，用于支撐器件晶圓。
🔹 光子學
硼硅基板支持平面波導、光柵和光學電路的制造。
🔹 天文學
硼硅玻璃的高透光率使其適用于望遠鏡和儀器的光學窗口和透鏡。
🔹 電泳
硼硅玻璃微芯片設備可用于電泳生物分析。
🔹 電化學
硼硅玻璃晶圓在電化學反應中提供優異的絕緣性和耐化學性。
🔹 光學計量
其超平整度和優異的表面質量，使其可作為校準標準工件。
🔹 教育實驗套件
硼硅玻璃的可蝕刻性和電絕緣性能使其成為教學實驗室中的優質資源。
我們的加工能力
| 規格 | 英寸 | 2″ | 3″ | 4″ | 6″ | 8″ | 10″ | 12″ |
|---|---|---|---|---|---|---|---|---|
| 直徑 (mm) | 50.8 | 76.2 | 100 | 150 | 200 | 250 | 300 | |
| 公差 (±) (mm) | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |
| 厚度 (μm) | ≥100 | ≥100 | ≥100 | ≥300 | ≥400 | ≥500 | ≥500 | |
| 主定位平邊 (mm) | 32.5 | 32.5 | 32.5 | 57.5 | 半刻槽 | 半刻槽 | 半刻槽 | |
| LTV (5mm×5mm) (μm) | <0.5 | <0.5 | <0.5 | <0.5 | <0.5 | <0.5 | <0.5 | |
| 總厚度偏差 (TTV) (μm) | <2 | <2 | <2 | <3 | <3 | <5 | <5 | |
| 彎曲度 (μm) | ±20 | ±20 | ±20 | ±30 | ±40 | ±40 | ±40 | |
| 翹曲度 (μm) | ≤30 | ≤30 | ≤30 | ≤40 | ≤50 | ≤50 | ≤50 | |
| PLTV (5mm×5mm)<0.4μm (%) | ≥95% | ≥95% | ≥95% | ≥95% | ≥95% | ≥95% | ≥95% | |
| 邊緣圓滑度 (mm) | SEMI 標準 | SEMI 標準 | SEMI 標準 | SEMI 標準 | SEMI 標準 | SEMI 標準 | SEMI 標準 | |
| 表面類型 | SSP/DSP | SSP/DSP | SSP/DSP | SSP/DSP | SSP/DSP | SSP/DSP | SSP/DSP | |
| 表面粗糙度 (nm) | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |

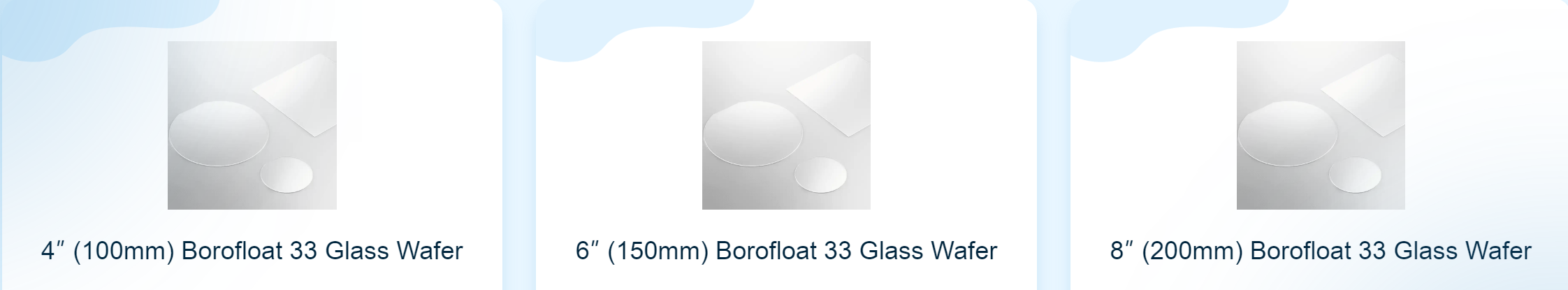

我們的暢銷產品
