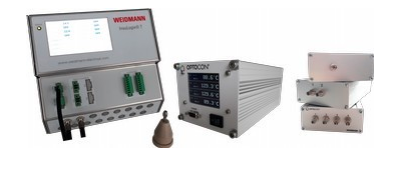

光纖溫度計 Insulogix?T2

光纖溫度計 Insulogix?T2關鍵特性

●易于集成多達16個通道

●堅固耐用，使用方便

●占地面積小

●測量范圍- 200°C至+ 300°C

●可能的標準偏差*±1k

●USB/RS232/RS485 Modbus RTU接口

●模擬輸出(0-10 V或4-20 mA)

●4個繼電器

光纖溫度計 Insulogix?T2應用領域

●超高壓/特高壓直流變壓器

●電力變壓器

●配電變壓器

●反應堆、發電機

●負載分接開關

●開關設備

●公共汽車站

電力變壓器經常在過載情況下首當其沖。如果沒有適當的控制和保護，它們是最容易受到損害的。

Weidmann InsuLogix?T設計用于實時測量變壓器繞組熱點。免漂移、免重新校準和免維護的InsuLogix?T允許在正常和緊急情況下優化變壓器的安全負載能力。

溫度測量基于安裝在200μm全硅光纖上的砷化鎵晶體傳感器。探頭由帶有聚四氟乙烯護套的玻璃纖維組成，該護套也由聚四氟乙烯螺旋纏繞保護。

該傳感器具有彈性結構，具有完全抗EMI和RFI環境的介電電阻材料。這種光纜是專門為永久安裝在液浸式變壓器中而設計的。

與傳統的響應時間滯后數小時的頂部油溫測量不同，光學提供直接，實時準確的變壓器繞組溫度測量，適用于動態負載控制或作為校準熱模型的寶貴輸入。

●2至16個測量通道的選擇;

●監察功能

●一個系統故障繼電器

●一個探頭誤差繼電器

●兩個溫度閾值繼電器

●可在出廠配置4-20mA或0- 10v直流模擬輸出

●無漂移，無需重新校準，光源在變壓器的使用壽命內不改變

●MODBUS通信協議RTU或TCP

●可提供Weidmann SmartSpacer?

根據測量環境的不同，幾種傳感器設計具有不同的光纖管和傳感器尖端的堅固性(參見特定的傳感器數據表)。

可提供定制的傳感器設計，以供查詢。

根據要求，可根據ISO 17025提供回溯。

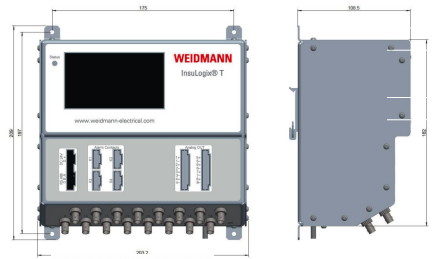

尺寸

光纖溫度計 Insulogix?T2技術規格

頻道數量：4 8 12 16

二氧化硅光纖芯：200um

光纖連接器：ST

纖維防護服：PTFE護套, PTFE 螺旋包裹

測量范圍：-40至200°C

精度：* < +/- 1 K

分辨率：0.1 K

頻道測量時間：250毫秒

工作溫度：-20 ~ 60℃

儲存溫度：-20 ~ 70°C

光源壽命：變壓器的壽命

濕度：95% RH無冷凝

通訊端口：工廠配置:

●USB, RS232，以太網

(Modbus TCP)，最多支持8個通道設備

●RS485 (Modbus RTU)，最多支持16路設備

模擬輸出：4-20 mA或0-10 VDC，可在工廠配置

繼電器：2用于溫度閾值

系統故障繼電器：專用于儀表的系統故障繼電器和一個用于探頭操作的繼電器

系統狀態指示燈：LED

數據記錄：8GB microsd卡或其他接口

自動診斷：光電平，信號電平

電源：24vdc (40W)

儀表安裝：DIN導軌或標準安裝支架

質保：2年
