InsuLogix?T熱點溫度監測儀

充液變壓器的溫度測量

監測多達16個測量通道，Weidmann InsuLogix?T提供可靠的熱點繞組溫度監測，唯一可選的認證智能墊片。

溫度測量應用

?超高壓/特高壓/高壓直流變壓器

?電力變壓器

?配電變壓器

?反應堆和發電機

?有載分接開關

?開關設備

?母線

Insulogix?t監測系統描述

?砷化鎵溫度傳感元件

?選擇2至16測量通道

?大型7“TFT顯示器

?數據記錄在內部存儲器

?軟件功能允許邏輯定義通道中繼分配

?可配置每通道一個報警繼電器

?可配置的一個模擬輸出每通道

?監督功能

?系統和傳感器故障繼電器

?Modbus, DNP3, IEC61850, IEC60870-104通信協議

?可提供Weidmann認證SmartSpacer™

?完全免疫光纖探頭和傳感器

?射頻，電磁干擾，核磁共振和微波輻射

?無漂移，無需重新校準

?全面的保修計劃

由Weidmann設計、制造和測試

InsuLogix?T熱點光纖監測系統由Weidmann設計和制造，Weidmann是變壓器絕緣設計和制造的全球領導者。

配有weidmann認證的智能墊片™

所有Weidmann SmartSpacer™產品都被認證為單獨的組件，這些組件是電網中大中型電力變壓器中液化超高壓和特高壓絕緣系統不可或缺的一部分。

所有SmartSpacer™產品交付時都附有合規性證書，其中概述了該組件已根據以下五部分Weidmann認證流程進行設計，制造和測試:

?設計

?介電分析

?功能測試

?制造流程

?質量

Smart Spacer™經過當今業界最嚴格的測試，從而使Weidmann能夠認證該產品用于高壓和特高壓絕緣包裝和應用。

認證智能SpacerTM -設計示例

Weidmann專業知識和技術支持

作為變壓器絕緣設計和制造的全球領導者，Weidmann可以為變壓器oem提供獨特和優質的技術支持和培訓，包括:

?光纖溫度探頭嵌入變壓器各種絕緣元件的工藝

?與確定光纖探頭與絕緣結構的集成和影響有關的方面

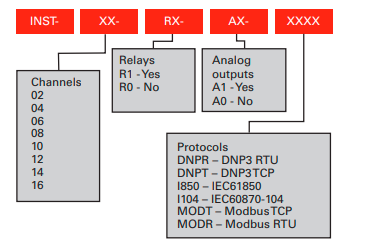

設備訂購代碼

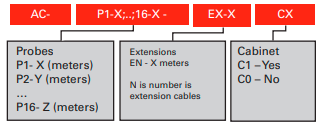

配件訂購代碼

InsuLogix?T系統關鍵規格

儀表通道數：2 ~ 16

纖維防護服：PTFE護套, PTFE 螺旋包裹

溫度測量范圍-40℃~ 200℃

精度<±1k

分辨率0.1 K

測量時間/通道250毫秒

工作溫度-20℃~ 70℃

光源壽命變壓器壽命

電磁干擾/射頻干擾敏感性免疫

在濕度不超過95% RH的無冷凝環境下運行

顯示:大型7寸TFT顯示屏;允許系統完整配置

LED:3個,運行、健康和報警狀態

數據記錄事件日志;溫度記錄;容量足以滿足變壓器的使用壽命

通信協議Modbus RTU;DNP3 *;IEC61850 *;iec60870 – 104 **可選

模擬輸出:可選，每通道一個;4- 20ma或0- 10v dc

繼電器:可選，每通道一個;系統健康中繼是標準的;繼電器的額定功率為5a / 240v AC或0.3 A/ 240v DC或8a / 24v DC

功耗最大40w

電源24v DC;是否可以提供電源轉換器，以滿足任何要求

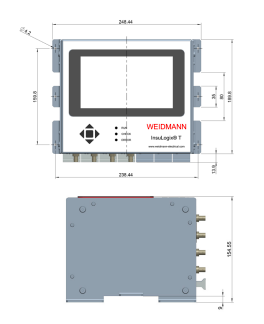

尺寸和重量:248,44毫米× 203.7毫米× 154.55毫米, 1.9公斤

標準：測試:操作和運輸過程中的振動和沖擊;地震;濕度操作;溫度操作;防靜電;輻射排放;進行排放;電快速瞬態/突發;激增;輻射和傳導射頻抗擾度;工頻抗擾度;電壓下降和中斷;阻尼振蕩;絕緣;沖動。可根據要求提供測試報告
