荷蘭,Xensor,XEN-5320-ALU-CAN,智能氣體傳感器,用于分析二元氣體混合物的工業領域,XEN-5320 是一款智能氣體傳感器，廣泛應用于需要分析二元氣體混合物的工業領域。該傳感器基于環境氣體的熱導率測量，使用了經過驗證的熱導率傳感器 XEN-3880。應用包括氫氣和氦氣實驗、氣體擴散速率在噴射和羽流中的檢測以及二元氣體成分測量。

特點：

• 長期穩定分析二元和準二元混合氣體
• 快速響應和數據更新速率
• 高靈敏度和高分辨率
• 長壽命和低維護
• 設計中考慮了流量效應補償
• 溫度和濕度修正輸出
• 允許用戶進行零點和增益校準
• 用戶可配置輸出校準曲線
• 支持LabView讀數和編程軟件
• 通過USB、CAN或模擬輸出進行讀數
• 符合RoHS標準
• 獲得CE和FCC認證

技術規格

預備規格（在23°C，101 kPa，50% RH下）

機械特性：

• 外殼材質：鋁
• 重量：120 克（含電纜）
• 安裝方式：安裝孔，直徑3.2毫米

環境條件：

• 溫度范圍：-40°C 至 +85°C
• 濕度范圍：0% 至 95% RH（非凝結）
• 壓力范圍：500-1200 mbar

電氣特性：

• 供電電壓：5 V（USB）和12-24V（CAN）
• 功率消耗：最大100 mW
• 電纜長度：USB 5米，CAN 500米

應用： 用于醫用、研發和工業環境中氫氣、氦氣、氮氣和甲烷氣體混合物的監測與泄漏檢測。

工作原理： XEN-5320通過測量微加工加熱元件的溫度升高來確定氣體成分。對于每種二元氣體混合物，溫度升高與加熱功率的比率取決于混合比例。為了提高精確度，溫度和濕度進行了修正。偏置、測量和修正由Xensor設計的ASIC完成，該ASIC利用XENTCG3880熱導率傳感器的輸出，以及溫濕度傳感器的數據。

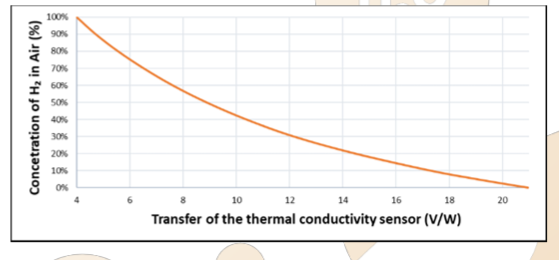

典型輸出： XEN-5320的輸出主要包括帶時間戳的環境氣體熱導率傳輸、溫度和濕度信息。氣體混合物的濃度通過修正后的熱導率傳感器傳輸和用戶選擇的相關氣體混合物校準曲線計算得出。

性能
（在 23°C，101 kPa，50%RH 下的初步規格）

一般

• 對氫氣（H?）的靈敏度：-2%/%
• 對氦氣（He）的靈敏度：-1%/%
• 對二氧化碳（CO?）的靈敏度：+0.3%/%
• 不準確度：氫氣和氦氣
• 短期漂移：1%FS
• 長期零漂移：< 100 ppm
• 測量范圍：100 ppm – 100%
• 模擬輸出：0.5 到 2.5 V

操作速度

• 系統啟動時間：0.3 s
• t90 響應時間：< 1 s
• t10 恢復時間：< 1 s
• t63 響應時間：8 s
• 相對濕度傳感器數據更新率：3.3 Hz
• 加速數據更新率：40 Hz
• 同時讀數：最多 100 個設備

選擇性 該熱導率傳感器是非選擇性的，在任何具有不同于空氣的熱導率的氣體存在下都會給出輸出。氫氣或氦氣在空氣或氮氣中的測量特別有吸引力，因為氫氣和氦氣的熱導率與空氣和氮氣有顯著不同。

校準 XEN-5320 提供了零點和增益校準的功能。這樣可以將校準曲線的起始點和終點設置到正確的值，從而最小化誤差。此外，用戶還可以為特定的氣體混合物創建自己的校準曲線，并將其上傳到設備中。

圖紙：
