荷蘭,Xensor,XEN-5320-HP-CAN,智能氣體傳感器,用于二元?dú)怏w監測

荷蘭,Xensor,XEN-5320-HP-CAN,智能氣體傳感器,用于二元?dú)怏w監測,XEN-5320 是一款智能氣體傳感器,廣泛應用于需要分析二元?dú)怏w混合物的工業領域。該傳感器基于對環境氣體熱導率的測量,采用了成熟的熱導率傳感器 XEN-3880。應用包括氫氣和氦氣實驗、氣體擴散率檢測以及二元?dú)怏w成分測量

特點
? 對二元和準二元?dú)怏w混合物進行長期穩定分析
? 快速響應和數據更新率
? 高靈敏度和高分辨率
? 長壽命和低維護
? 流量效應補償設計
? 溫度和濕度修正輸出
? 允許用戶進行零點和增益校準
? 用戶可配置輸出校準曲線
? 支持LabView讀數和編程軟件
? 通過USB、CAN或模擬輸出讀取數據
? 符合RoHS標準
? 獲得CE和FCC認證



技術規格
初步規格(23°C, 101 kPa, 50 %RH)

機械結構
外殼:不銹鋼
重量:200 克(含電纜)
安裝方式:G3/8 BSPP

環境條件
溫度范圍:-40 至 +85 oC
濕度范圍:0 至 95 %RH(無凝結)
壓力范圍:500-1200 mbar

電氣規格
供電電壓:5 V(USB)和 12-24 V(CAN)
功耗:最大 100 mW
電纜長度:5 米(USB)和 500 米(CAN)

應用領域
用于醫療、研發和工業環境中氫氣、氦氣、氮?dú)夂图淄闅怏w混合物的監測和泄漏檢測。

工作原理
XEN-5320 通過測量微機械加熱元件的溫度升高來確定氣體成分。對于每種二元?dú)怏w混合物,溫度升高與加熱功率的比率取決于混合比。為提高準確性,系統會對環境溫度和濕度進行修正。偏置、測量和修正通過 Xensor 設計的 ASIC 完成,該 ASIC 利用來自 XENTCG3880 熱導率傳感器及溫度和濕度傳感器的輸出信號。

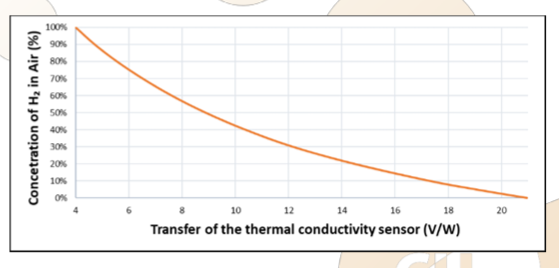

典型輸出
XEN-5320 的輸出主要包括關于熱導率傳輸、溫度和濕度的時間戳信息。氣體混合物的濃度是通過補償熱導率傳感器的傳輸數據和用戶選擇的相關氣體混合物的校準曲線計算得出的。

性能初步規格(23°C, 101 kPa, 50% RH)

  • 一般
    • 氫氣靈敏度:-2 % / %
    • 氦氣靈敏度:-1 % / %
    • 二氧化碳靈敏度:+ 0.3 % / %
    • 不準確度:1% FS
    • 氫氣和氦氣短期漂移:< 100 ppm
    • 長期零點漂移:0.2 % / 年
    • 量程:100 ppm – 100%
    • 模擬輸出:0.5 至 2.5 V
    • 系統啟動時間:t90
    • 響應時間:t10
    • 恢復時間:t63
    • 相對濕度傳感器數據更新率:3.3 Hz
    • 加速數據更新率:40 Hz
    • LabView 軟件同步讀取:同時讀取
  • 選擇性
    • 熱導率傳感器是非選擇性的,因?yàn)樗鼤?huì)在任何具有不同于空氣的熱導率的氣體存在時給出輸出。特別適合在氫氣或氦氣與空氣或氮?dú)饣旌蠒r(shí)的測量,因?yàn)闅錃夂秃獾臒釋?dǎo)率與空氣和氮?dú)庥泻艽蟮牟町悺?/li>
  • 校準
    • XEN-5320 提供了進行零點和增益校準的可能性。這將使校準曲線的起點和終點達到正確的值,從而最小化誤差。此外,用戶還可以捕獲特定氣體混合物的校準曲線并將其上傳到設備中。

"<yoastmark

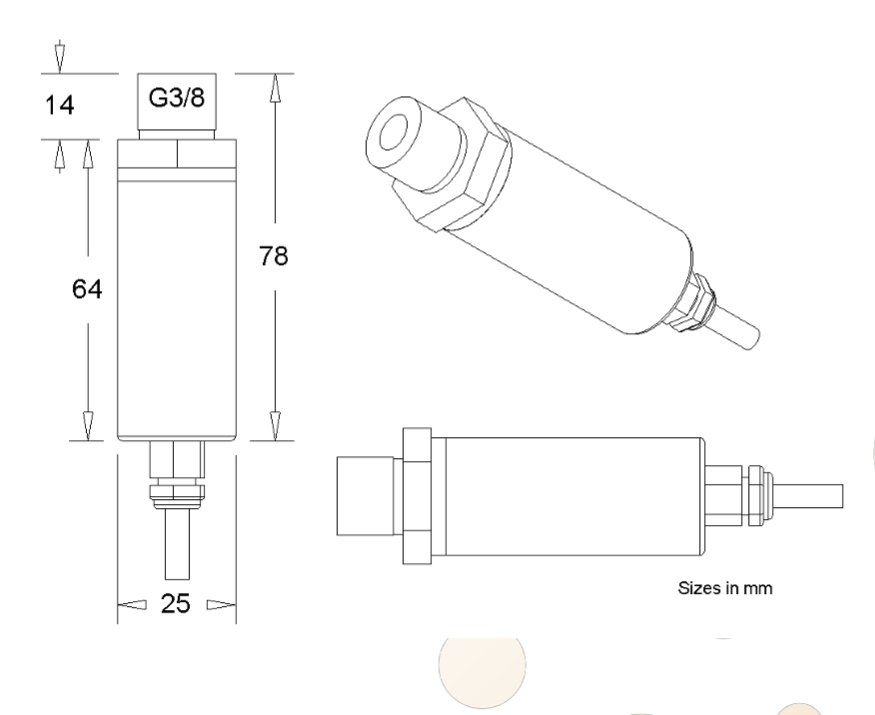

圖紙

"<yoastmark

"<yoastmark
