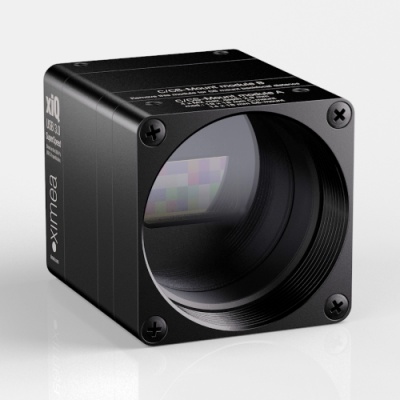

XIMEA xiSpec系列微型高光譜相機MQ022HG-IM-SM4X4-VIS3
Snapshot Mosaic model
16個譜帶
光譜范圍460-600 nm
空間分辨率：約512×272像素
帶通濾波器類型：內部
最小和最輕的高光譜相機：26 x 26 x 31毫米，32克
1.6瓦和整體SWAP是嵌入式視覺系統的理想選擇
每個相機都經過光譜校準
USB3視覺兼容-速度170數據立方體/秒
PCIe接口版本-速度為340個數據立方體/秒
XIMEA xiSpec系列微型高光譜相機主要應用：精準農業、遙感、法醫學、防偽、廢物回收、DNA測序儀/流式細胞儀、醫學成像（癌癥細胞檢測）、內窺鏡、熒光、光致發光、眼科、膚色/組織分析、材料和生命科學顯微鏡、陸地/海洋地球觀測、太空探索、天文學、環境監測、安全、，光譜儀器、光學分揀、制藥、食品檢驗（質量分級）、缺陷檢測、無人機
微型高光譜相機MQ022HG-IM-SM4X4-VIS3技術參數： | |
| 型號 | MQ022HG-IM-SM4X4-VIS3 |
| 分辨率 | Original: 2048 × 1088 Spatial: 512 × 272 |
| 幀速率 | up to 170 cubes/sec |
| 傳感器型號 | IMEC CMV2K-SSM4X4-VIS |
| 傳感器型 | CMOS, Hyperspectral filters added at wafer-level |
| 傳感器尺寸 | 2/3″ |
| 傳感器有效面積 | 11.27 × 6 mm (Diagonal 12.8 mm) |
| 光譜范圍 | 460-600 nm |
| 光譜波段 | 16 Spectral Bands |
| 讀數方法 | 線性掃描 |
| 像素大小 | 5.5 μm |
| 數字化 | 8, 10 bit RAW pixel data |
| 數據接口 | USB 3.1 Gen1 or PCI Express (xiX camera model) |
| 動態范圍 | 60 dB |
| 全井產能 | 13 500 e- |
| 曝光范圍 | 16.2μs to 1s |
| I/O Ports | GPIO IN, OUT |
| 功耗 | 1.6 Watt |
| 透鏡支架 | C or CS Mount |
| 重量 | 32 grams |
| 尺寸 WxHxD | 26 x 26 x 31 mm |
| 工作溫度 | 0 – 50 °C |
Ximea xiSpec系列微型高光譜相機主要型號：
| Model | Sensor Type | Spectral range [nm] | Spectral Bands | Scans/Cubes per sec | Spatial resolution |
|---|---|---|---|---|---|
| MQ022HG-IM-LS150-VN2 | Linescan | 470 – 900 | 150 | up to 850 lines/sec | 2048 x 5??1) |
| MQ022HG-IM-SM4X4-VIS3 | Snapshot Mosaic | 460 – 600 | 16 | up to 170 cubes/sec | 512 x 272 (4×4)??2) |
| MQ022HG-IM-SM4X4-RN2 | Snapshot Mosaic | 600 – 860 | 15 | up to 170 cubes/sec | 512 x 272 (4×4)??2) |
| MQ022HG-IM-SM5X5-NIR2 | Snapshot Mosaic | 665 – 960 | 24 | up to 170 cubes/sec | 409 x 217 (5×5)??2) |
?
