ZET 7010 應變計傳感器
- RS-485數據接口
- 靜態測量性能
- 可提供防爆產品版本*
ZET 7010數字應變計傳感器工業版本，具有防爆標志，可根據特殊要求提供，并需額外付費。
產品版本
標準版：塑料外殼（綠色）的實驗室產品版本
OEM版：復合涂層
工業版*：根據任務不同，可選工業外殼（黑色）或將標準模塊放入防水外殼中（帶透明蓋）
防爆版*：工業外殼 + 爆炸防護 0ExiaIICT6 X。
*價格根據個別情況計算。
數字應變計傳感器ZET 7010的功能
數字應變計ZET 7010旨在使用基于應變傳感器的主要傳感器測量相對變形。這可以是應變片傳感器、扭矩傳感器或通過橋接或半橋接電路連接的單獨的應變片傳感器。
傳感器由直流電源供電，因此ZET 7010可用于靜態測量。
應變片傳感器安裝在被測物體上，負責數據傳輸的接口模塊則安裝在防水外殼中。
ZETSENSOR模塊具有幾個優點——易于安裝和卸載，具有電源指示和信號傳輸功能，便于進行現場系統診斷。
注意！ 為了進行動態測量，可使用性能數字傳感器ZET 7111（通過交流電為橋電路供電）。
數字應變計傳感器ZET 7010的工作原理

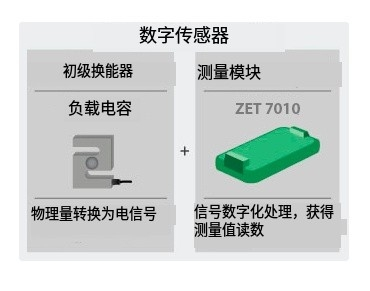

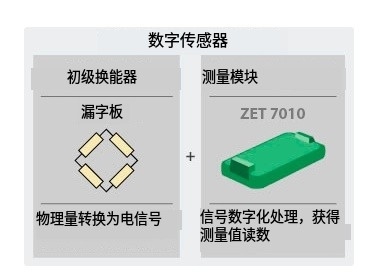

數字應變計傳感器由主要傳感器和測量傳感器ZET 7010組成。
作為主要傳感器，可以使用拉壓傳感器，如體型、懸臂或邊緣型，S形應變計或通過橋接或半橋接電路組裝的應變計傳感器。
主要傳感器安裝在被測物體上，并連接到測量模塊，該模塊將傳感器的信號轉換為功率、應變或壓力讀數。每個應變計傳感器可以根據其功能進行個別配置。
主要傳感器和被測物體輪廓的特性存儲在ZET 7010的內存中。
因此，使用數字應變計傳感器可以立即開始測量，并獲得相應數值的結果。
這是數字傳感器與普通（模擬）傳感器的主要區別——無需進行數據處理、設置測量通道、校準軟件等操作。主要傳感器的供電也通過ZET 7010模塊進行。
數字應變計傳感器ZET 7010的實際應用

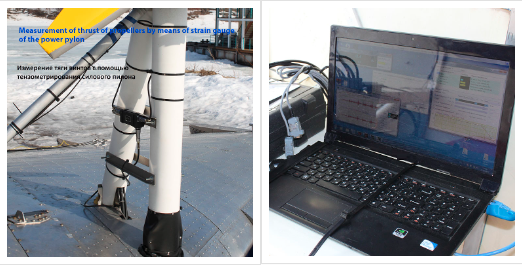

船舶制造公司Aerohod Ltd.在錄音設備復合體中使用數字應變計ZET 7010和ZETLAB軟件，以實現氣墊船舶的運動參數控制。
在測試過程中，控制以下參數：
- 氣墊內壓和側壁應變
- 控制位置（舵、減振器等）
- 過載
- 結構元件應變
- 螺旋槳推力
- 發動機轉速
- 速度
數字應變計傳感器ZET 7010在爆炸危險區的應用規則
在爆炸危險區使用數字應變計傳感器時，應遵守適用的國家要求。
只有當該傳感器以工業版（黑色外殼）制造時，才允許將數字應變計傳感器放置在爆炸危險區。這種類型的傳感器適用于爆炸危險區，并在外殼上具有相應的標記——0ExiaIICT6 X。

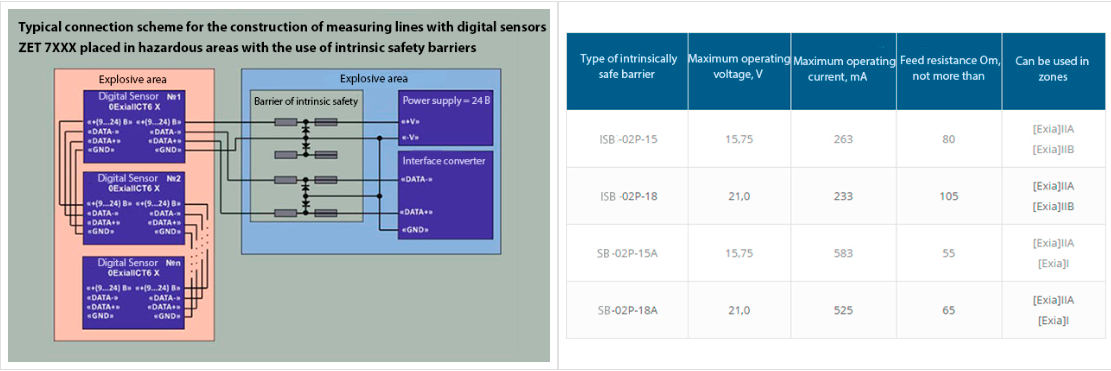

為了通過數據通道和電源供應線提供連接，數字應變計傳感器應通過置于爆炸危險區的本質安全隔離器連接到接口轉換器。數字應變計傳感器放置在爆炸危險區的典型連接方案如下圖所示。推薦的本質安全隔離器類型顯示在相應的圖表中。
數字應變計傳感器ZET 7010的基本配置

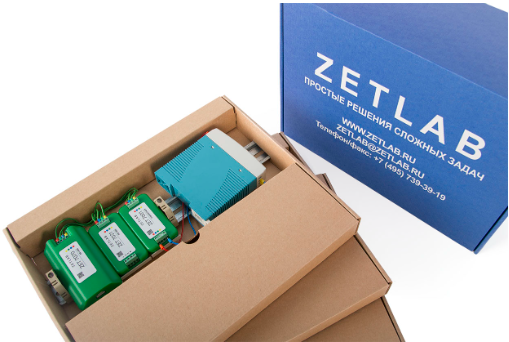

實驗室版本基本配置包括：
- 數字應變計傳感器ZET 7010；
- 用于塑料模塊的DIN導軌安裝面板 71×39；
- 操作文檔

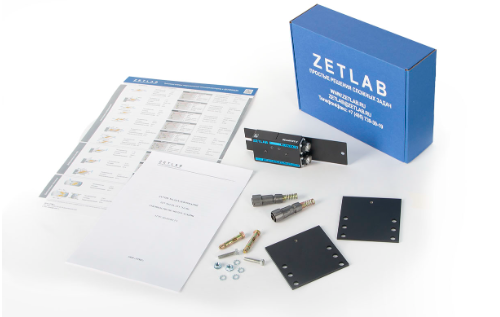

工業版本基本配置包括：
- 工業外殼數字應變計傳感器ZET 7010；
- 電纜插頭 FQ14-4TJ-7（2個）；
- 7毫米連接用彈簧接頭管（2個）；
- 電纜插頭 FQ14-7TJ-8；
- 8毫米連接用彈簧接頭管；
- 一套操作文檔。
