俄羅斯ZETLAB Company數字應變傳感器 ZET 7082振動線接口

ZET 7082振動線接口

ZETSENSOR系列數字設備用于自動化和控制技術和工業過程，以及對承載結構元素進行監測。是各種自動化系統的關鍵元素，用于獲取與受控系統或設備參數相關的數據。設備緊湊且易于使用！可直接安裝在受控對象的結構元件上，具有RS-485或CAN接口的測量線。

ZETSENSOR數字傳感器和測量模塊覆蓋廣泛的范圍，可進行測量并評估受控對象的參數（變形、應變、傾斜角、低頻振動、絕對和過壓、環境及受測試對象的溫度控制）。

ZET 7082振動線接口的規格

TECHNICAL SPECIFICATION
Measured valuefrequency, temperature, deformation, strain
Type of connected sensorsvibrating wire strain gauge
Measuring frequency rangefrom ?400 to 6000 Hz
Refresh rate1?Hz
Data interfaceRS-485
Data rate4800, 9600, 14400, 19200, 38400, 57600, 115200?bit/s
Parity control0 – no control; 1 – control?(oddity, ODD)
Data communication protocolModbus RTU
OPERATIONAL CHARACTERISTICS
Dimensions87×50×24 mm
Weight55?gr
Device power9 to 24?V
Power consumption?(without primary transducer)0,5?W
Polarity reversal protectionyes
Operation temperature range:
Standard
Industrial		+5 to +40 °C
-40 to +80 °C
ELECTROMAGNETIC COMPATIBILITY EMC
MEK?61000-4-2 (IEC 61000-4-2), ESDcontact 4 kV, air 8 kV
MEK?61000-4-4 (IEC 61000-4-4),?EFTpower 0,5 kV, signal 0,25?kV
MEK?61000-4-5 (IEC 61000-4-5), Surge500?V

ZET 7082振動線接口的工作原理

ZET 7082振動線接口的測量部分有一個通道，用于連接串聯傳感器。與傳感器一起，它們形成一個數字傳感器，用于測量各種參數。

振動線應變計將物理值轉換為電信號，而振動線接口ZET 7082將此信號數字化，并以數字形式輸出測量變量值。測量結果通過RS-485接口使用Modbus協議傳輸。與其他傳感器結合使用，ZETSENSOR系列傳感器形成測量線以監測工程系統。

傳感器固定在測量對象上，通常位于密封箱或電氣柜中。用于數據傳輸?shù)慕涌谀K安裝在密封箱或ZETLAB電氣柜中。

ZETSENSOR模塊的優點是安裝和卸載簡便，具有電源供應和信號傳輸指示功能，從而便于現場系統診斷。

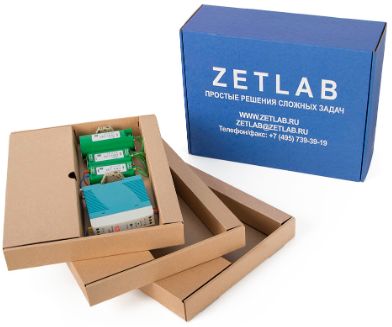

ZET 7082振動線接口的基本配置包括：

  • 振動線接口ZET 7082；
  • 用于71×39毫米塑料模塊的DIN安裝面板；
  • 操作文檔包。
