FFT頻譜分析儀ZET 034
- 寬動態范圍
- 記錄和處理來自多個通道的數據 PTP同步
- 支持各種ICP（IEPE）標準傳感器、DeltaTron / ISOTRON傳感器和帶電壓輸出的CCD傳感器

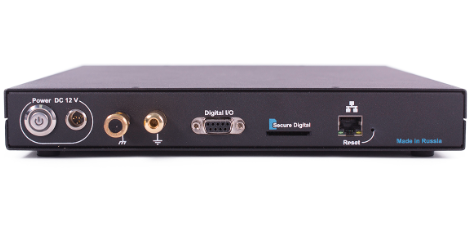

- 設備前面板提供數據記錄控制
振動聲學信號FFT頻譜分析儀ZET 034的命名：
ZET 034多功能FFT頻譜分析儀用于測量譜成分參數（存在于振動、聲學和水聲信號中），以及生成具有規范計量特性的電信號。
FFT頻譜分析儀ZET 034可同時在獨立模式下和用于科學研究目的的自動化和過程控制系統中使用。ZET 03X系列儀器的工作原理基于信號譜的并行（同步）分析。
當與ZETLAB ANALIZ軟件一起使用時，FFT頻譜分析儀可以實現以下功能：
- 實時模式下的信號分析和先前記錄信號的分析；
- 基于并行數字濾波器的八度和1/3八度分析；
- 進行窄帶頻譜分析；
- 測量交流和直流電壓；
- 測量電信號頻率；
- 生成正弦和直流電壓信號；
- 錄制信號（將數字化信號值保存到內存，然后記錄到硬盤）。
測量參數的信息以用戶友好的格式顯示在外部設備上。
一體化解決方案是基于FFT頻譜分析儀ZET 034。

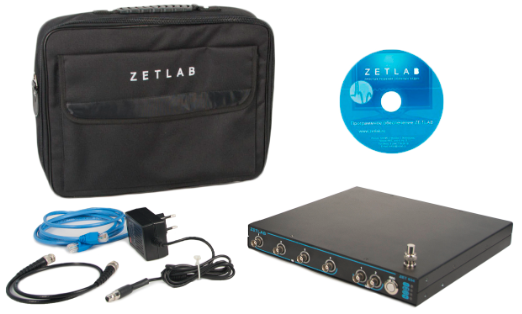

振動聲學信號FFT頻譜分析儀ZET 034的基本配置：
標準交付范圍包括以下組件：
- 多通道數據采集系統ZET 034；
- 電源模塊；
- 以太網電纜；
- BNC-BNC電纜0.6米；
- 50歐姆插頭；
- ZETLAB ANALIZ軟件；
- 一套操作文檔。
FFT頻譜分析儀ZET 034振動聲學信號的規格
| TECHNICAL SPECIFICATIONS | |
|---|---|
| ANALOG INPUT (ADC) | |
| Number of analog inputs by voltage and ICP | 4 |
| ADC digit number | 24 |
| Frequency ranges of the simultaneously analyzed signals | DC…20, DC…200, DC…2 000, DC…20 000 Hz |
| Max. sampling frequency | 400 kHz |
| Antialiasing signals filtration | up to 40 kHz |
| LPF filters: Butterworth filters 120 dB/oct for sampling frequencies | 50 Hz, 500 Hz, 5 kHz, 50 kHz |
| Filters with frequency correction (IEC 61672-1:2002) | А, В, С, D for 1-class precision noise meters |
| Max. input voltage at unitary amplification ratio | ±10 V |
| Programmable amplification ratios | 1, 10, 100, 1000 |
| Input impedance | 100 kOhm |
| ANALOG OUTPUT (DAC) | |
| Number of analog outputs | 1 |
| Frequency range of the generated sinusoidal signal | 0,03… 20 000 Hz |
| Output impedance | 50 Ohm |
| Max. output current | 20 mA |
| DAC digit number | 24 |
| Max. output voltage value | ±10 V |
| DIGITAL INPUT/OUTPUT | |
| Digital input | 8 bit |
| Digital output | 8 bit |
| Logic type of digital input/output | TTL |
| METROLOGICAL SPECIFICATIONS | |
| ANALOG INPUT (ADC) | |
| Dynamic range | 110?dB |
| Band-pass channels non-identity | 0,1 % |
| Cross-channel phase difference | 1° per 10 kHz |
| Band-pass intrinsic noise level at the maximal amplification ratio applied to the input | 1 μV |
| ANALOG OUTPUT (DAC) | |
| Admissible relative error limit of the frequency set-point for the range of 0…20 000 Hz | ±0,1 % |
| Admissible relative error limit of the frequency set-point for the range of 0,03…10 Hz | ±10 % |
| Error limit of the set-point for output DC and AC | ±(0,2 % + 2 mV) |
| Harmonic coefficient of the generated sinusoidal signal | 0,1 % |
| OPERATIONAL SPECIFICATIONS | |
| Dimensions | 280 × 200 × 35 mm |
| Weight | 1 kg |
| Type of supported transducers | ICP (IEPE), DeltaTron, ISOTRON |
| Possibility of synchronization with other FFT Spectrum analyzers | yes |
| Non-volatile memory volume (flash drive)* | up to 32 Gb |
| Sampling frequency of data recording to the flash drive by a channel* | 50 kHz |
| Time of data recording to the flash drive by all the channels at the maximal sampling frequency* | 10,8 hours |
| Baud rate via HighSpeed USB 2.0 | 480 Mbps |
| Baud rate via Ethernet | 100 Mbps |
