數字加速度計 ZET 7152-N PRO
- 數字傳感器，用于工業振動測量；
- 高抗干擾性；
- 可編程測量范圍；
- CAN 2.0接口。
數字加速度計 ZET 7152-N Pro 的規格
| SPECIFICATIONS OF INSTANT VALUES MEASUREMENT MODE | |
|---|---|
| Measurements range (to be set in the software) | ±2 g, ±8 g |
| Displacement at 0 g | ±25 mg |
| Frequency range, 5% | from DC up to 800 Hz |
| Measurement error (non-linearity, intrinsic noise level) | ±0,05 g |
| Displacement at 0 g, additional (attributed to temperature fluctuations) | ±0,2 mg/10°С |
| Measurement error, additional (attributed to temperature fluctuations) | ± 0,1 % of the measurement range per 10°С |
| Interaxial sensitivity | 1 % |
| Data update rate** | 250, 2500 Hz |
| TECHNICAL SPECIFICATIONS | |
| Data interface | CAN 2.0 |
| Baud rate | 100, 300, 1000 kbps |
| Operability control in real-time mode | Synchronization quality, data quality |
| Measurement reliability check | Sensing element integrity control |
| OPERATIONAL SPECIFICATIONS | |
| Power supply of the device | 9 – 24 V |
| Consumed power | 0,2 W |
| Polarity reversal protection | yes |
| Dimensions (height× diameter) | 22×?47 mm |
| Weight | 200 gr |
| Operational temperature range | from -40 up to +80 °С |
| ELECTROMAGNETIC COMPATIBILITY (EMC) | |
| IEC 61000-4-2, ESD | contact 8 kV; air 15 kV |
| IEC 61000-4-4, EFT | power 4 kV; signal 2 kV |
| IEC 61000-4-5, Surge | 4000 V |
數字加速度計 ZET 7152-N Pro 的指定用途

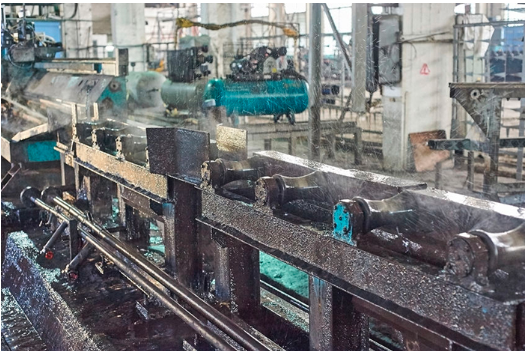

數字加速度計 ZET 7152-N Pro 旨在記錄工業機械振動控制系統范圍內的振動加速度。這款數字加速度計非常適合于永久安裝和實時監測。

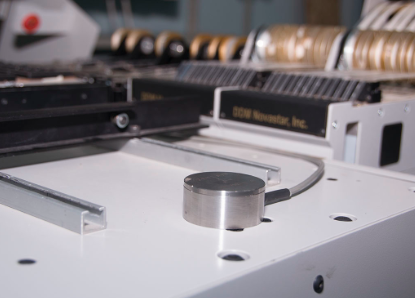

加速度計安裝在受控對象上，從而形成測量線。傳感器的緊湊尺寸使得可以在難以到達的區域?qū)崿F(xiàn)振動監測。
基于這些數字傳感器的系統是可擴展的，這意味著可以通過向測量線添加額外的傳感器來擴展系統。

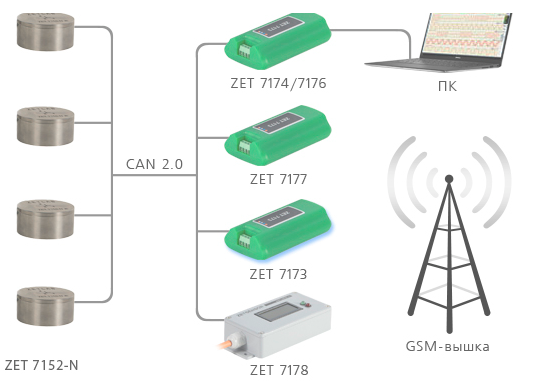

數字加速度計 ZET 7152-N Pro 的連接方案
使用數字傳感器部署分布式測量網絡特別方便。與傳統的集中式測量網絡不同之處在于，無需使用“Y”型連接，這可以大大減少測量網絡的總長度。由于數據以數字形式傳輸，對數據通道的要求較少，而且還可以使用相對廉價的電纜。
在部署測量網絡的過程中，數字傳感器 ZET 7152-N Pro 應按順序連接，并將結果形成的測量線連接到 PC，使用接口轉換器：ZET 7174（CAN ↔ USB）、ZET 7176（CAN ↔ 以太網或 Wi-Fi）或 ZET 7177（CAN ↔ GSM）。

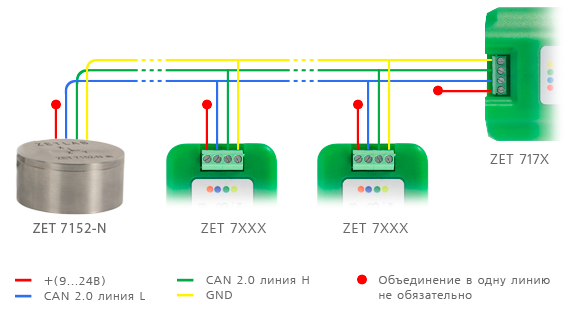

測量線連接方案

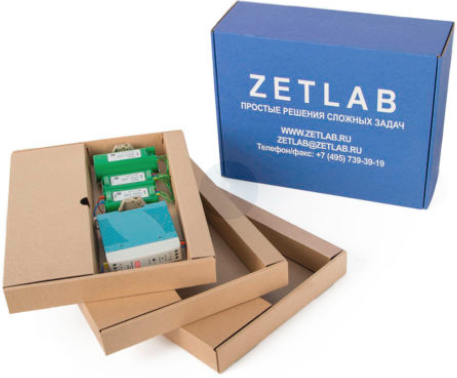

數字加速度計 ZET 7152-N Pro 的基本交付范圍
基本交付范圍包括以下物品：
- 數字傳感器 ZET 7152-N Pro；
- 一套操作文檔。
